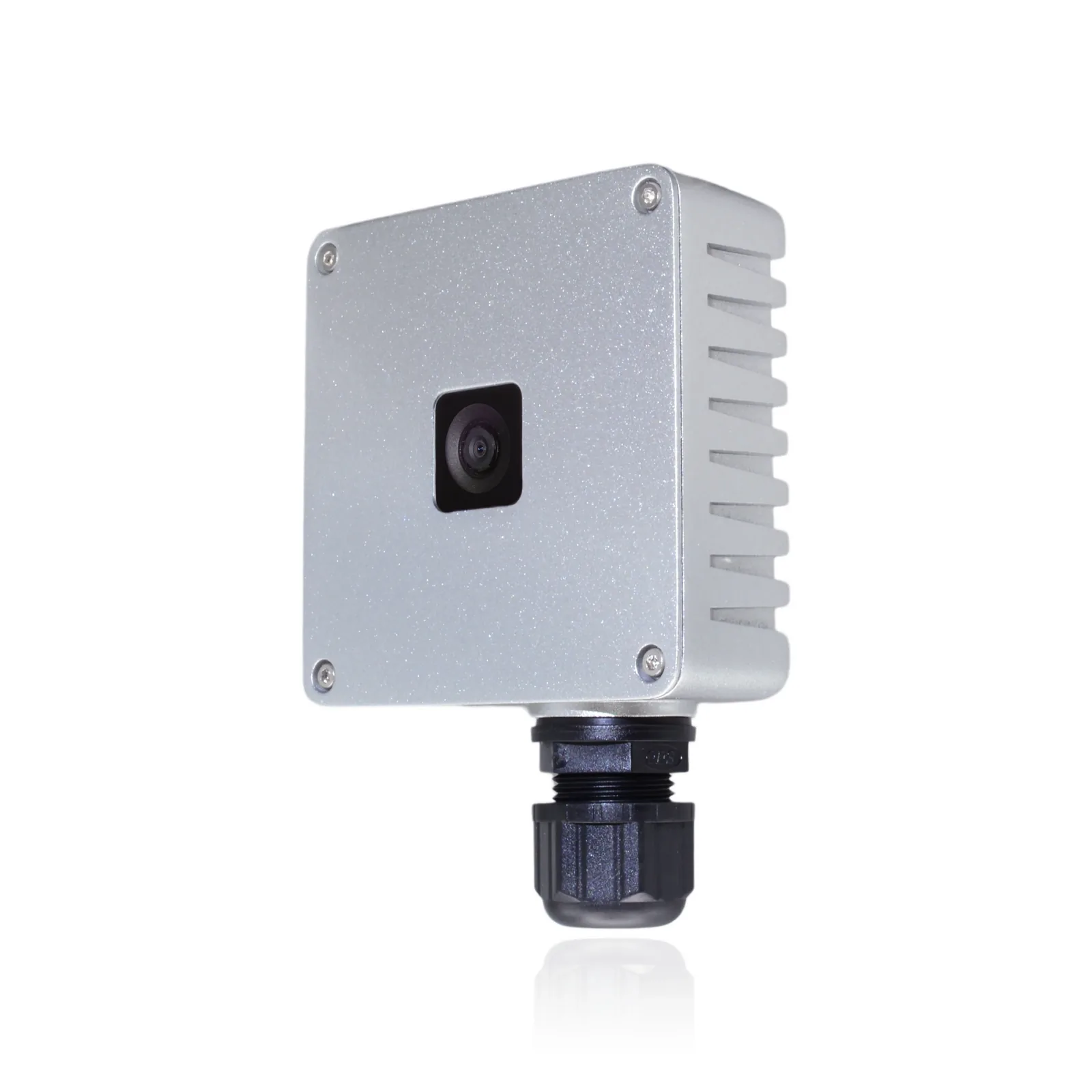

Die Luxonis OAK-1 W PoE - IMX378 WFOV ist eine Weitwinkel-KI-Kamera ohne Tiefenmessung im Gehäuse IP67, mit Strom und Daten über ein Ethernet-Kabel (PoE). Der 12-MP-Sensor mit 120° diagonal liefert ein weites Bild mit Details, etwa am Mast oder unter dem Hallendach, wo eine Kamera Fahrzeuge oder Personen erkennt und zählt. Kabel bis 100 m, Gewicht 294 g.
Versand als Paket nach Deutschland, Österreich und in die Schweiz: 18 EUR inkl. MwSt. Gewicht mit Verpackung: ca. 0,6 kg. Verkauf ausschließlich an Unternehmen, Institutionen und Hochschulen.
Lieferzeit: ca. 7 Tage ab Auftragsbestätigung.
Weitere Varianten dieses Modells
- Luxonis OAK-1 W PoE - OV9782 WFOV - Farbe 1 MP mit Global Shutter, Sichtfeld 150°, bis 120 fps
- 120°
- RGB-Sichtfeld
- 12 MP
- RGB-Kamera
- IP67
- Schutzart
Produktbeschreibung
Die Luxonis OAK-1 W PoE in der Version IMX378 (SKU OAK-1-W-PoE): Weitwinkel-Farbkamera mit 12 MP (4056 × 3040, bis 60 fps), 120° / 95° / 72° (diagonal, horizontal, vertikal), Objektiv F2,8 und Fixfokus ab 50 cm - weites Bild mit 12 MP im dichten PoE-Gehäuse.
Die OAK-1 W PoE verbindet das Gehäuse der OAK-1 PoE (IP67, Strom und Gigabit-Ethernet über ein Kabel) mit einer Weitwinkel-Farbkamera: 120° diagonal mit IMX378 und 12 MP oder 150° mit OV9782, 1 MP und Global Shutter. Der Prozessor RVC2 mit 4 TOPS führt neuronale Netze aus und kodiert Video in der Kamera, ins Netz gehen Ergebnisse oder ein komprimierter Stream (TCP, UDP, HTTP, MQTT). Leistungsaufnahme bis ca. 5,5 W, Gewicht 294 g.
Ein weites Sichtfeld erfasst mehr Szene in einem Bild. Der Hersteller nennt drei Vorteile: weniger Kameras in Mehrkamerasystemen, mehr Umgebung und Merkmalspunkte für mobile Roboter (AMR) bei Lokalisierung und 3D-Kartierung (VIO, SLAM) sowie Zählen und Verfolgen von Fahrzeugen oder Personen auf großen Flächen. Beide Varianten haben Fixfokus ab 50 cm und einen IR-Sperrfilter 650 nm.
Die Basisplatine erfüllt IEEE 802.3af Klasse 3 bei 1000BASE-T und unterstützt PoE-Modus A und B; versorgt wird sie von einem PoE-Switch oder PoE-Injektor (nicht im Lieferumfang) über ein Kabel Cat5e oder besser bis 100 m. Die Kamera bezieht die Adresse per DHCP, ohne DHCP nimmt sie 169.254.1.222 an; DepthAI findet sie im selben Subnetz. Das Modul OAK-SoM-Pro mit RVC2 liefert 4 TOPS (1,4 TOPS für KI), entzerrt, skaliert und beschneidet das Bild, verfolgt Objekte in 2D und kodiert H.264, H.265 oder MJPEG; die Dokumentation des ROS-Treibers schlägt vor, über Ethernet kodierte Frames zu senden, da die Leitung weniger Bandbreite hat als USB.
Das Gehäuse aus Aluminium in Industriequalität mit Gorilla Glass und Dichtungen erreicht IP67 mit festgezogener Kabelverschraubung (Kabel 5-7 mm). Es misst 81,9 × 81,9 × 31 mm, die Verschraubung steht 34 mm vor; an der Unterseite sitzt ein 1/4"-Stativgewinde, hinten M3-Bohrungen im Abstand von 45 mm. Die Kamera arbeitet bei -20 bis 50 °C unter voller Prozessorlast. Laut Herstellerdokumentation haben ab Juni 2026 gefertigte Geräte keinen eMMC-Speicher mehr (zuvor 16 GB); der Netzwerk-Bootloader mit IP-Konfiguration liegt im NOR-Flash.
Aufbau und Komponenten

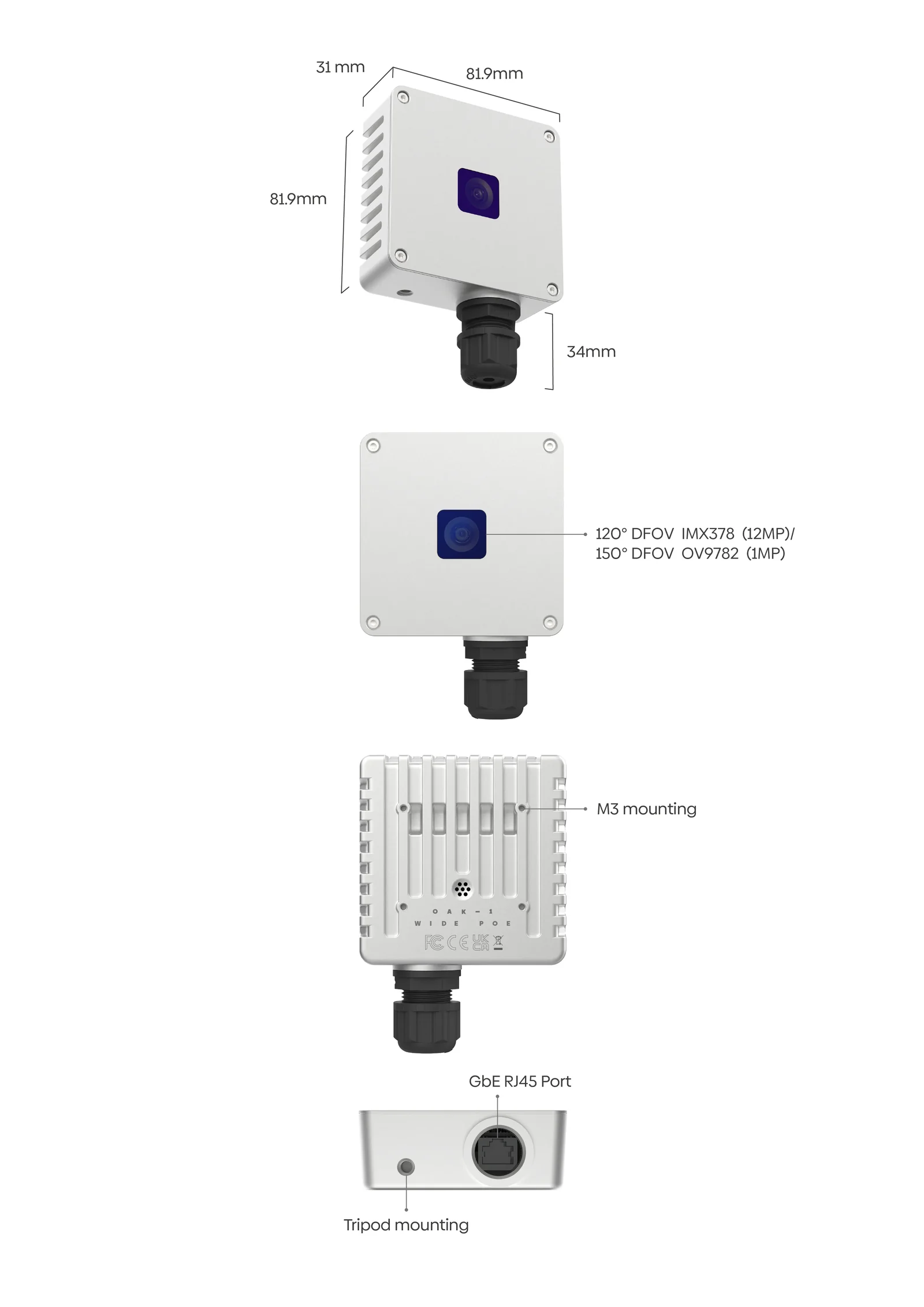

Herstellergrafik: Ansicht mit Maßen (Gehäuse 81,9 × 81,9 × 31 mm, Kabelverschraubung 34 mm), Front mit Farbkamera (120° IMX378, 12 MP oder 150° OV9782, 1 MP, wie in der Herstellertabelle), Rückseite mit M3-Bohrungen und Aufdruck OAK-1 WIDE POE, Unterseite mit RJ45-Buchse Gigabit-Ethernet und Stativgewinde.
Funktionen
Weites Sichtfeld im IP67-Gehäuse
120° oder 150° diagonal, Aluminium mit Dichtungen: staubdicht, zeitweiliges Untertauchen bis 1 m.
PoE und Gigabit-Ethernet
IEEE 802.3af und 1000BASE-T über ein Cat5e-Kabel bis 100 m; Kommunikation über TCP, UDP, HTTP und MQTT.
KI in der Kamera: 4 TOPS
Der RVC2 erkennt und verfolgt Objekte in der Kamera und sendet Ergebnisse oder Video in H.264, H.265 oder MJPEG ins Netz.
Offene Basisplatine
Schaltplan, Altium-Projekt und Fertigungsdaten der Platine SJ2096POE sind auf dem GitHub des Herstellers öffentlich.
Weitwinkel-Farbe mit 12 MP
IMX378 mit 4056 × 3040 bis 60 fps, 120° diagonal, Fixfokus ab 50 cm.
Anwendungen
Weite Fläche mit Details
120° und 12 MP am Mast oder unter dem Hallendach: Erkennung und Zählen in der Kamera, Ergebnis per MQTT oder TCP.
Zählen auf großen Flächen
Fahrzeuge auf dem Hof, Personen im Eingangsbereich: Eine PoE-Kamera erfasst einen weiten Bereich, Erkennung und Verfolgung laufen vor Ort.
Hallen, Höfe und Lager
Weniger Kameras im Mehrkamerasystem, Versorgung vom PoE-Switch, IP67 für den Einsatz im Freien und in staubigen Hallen.
Mobile Roboter und F&E
Weites Bild für Lokalisierung und Kartierung (VIO, SLAM) auf Plattformen mit Ethernet; DepthAI in Python oder C++, ROS-Code des Herstellers.
Welche OAK-1 passt?
OAK-1: IMX378 mit 12 MP mit Autofokus oder Fixfokus oder OV9782 mit 1 MP und Global Shutter. OAK-1 Lite: IMX214 mit 13 MP bis 35 fps, USB-Kabel separat. OAK-1 W und Lite W: Weitwinkel 117-150° diagonal. OAK-1 MAX: IMX582 mit 32 MP und HDR. OAK-1 PoE und W PoE: Gigabit-Ethernet mit PoE-Versorgung und Gehäuse IP67. Alle haben den Prozessor RVC2 (4 TOPS) und messen keine Entfernung - dafür gibt es die OAK-D-Kameras.
Wichtigste Komponenten
Ein voll konfiguriertes Modell KANN enthalten:
- Kamera OAK-1 W PoEModul mit Weitwinkel-Farbkamera und Prozessor RVC2 im Aluminiumgehäuse IP67.
- KabelverschraubungDichtet die Durchführung des Ethernet-Kabels zur RJ45-Buchse ab; Kabeldurchmesser 5-7 mm.
- Ethernet-Kabel 2 mZur Verbindung der Kamera mit PoE-Injektor oder PoE-Switch.
Kameras und Sensoren
Die OAK-1 W PoE hat dieselben zwei Weitwinkel-Farbmodule wie die OAK-1 W, beide mit Fixfokus ab 50 cm: IMX378 mit 12 MP, Rolling Shutter und 120° diagonal sowie OV9782 mit 1 MP, Global Shutter, bis 120 fps und 150°.
| Parameter | diese Seite IMX378, 120° Farbkamera, SKU OAK-1-W-PoE | OV9782, 150° Farbkamera, SKU OAK-1-W-PoE-97 |
|---|---|---|
| Sensor | IMX378 (PY060) | OV9782 (PY058) |
| Sichtfeld DFOV / HFOV / VFOV | 120° / 95° / 72° | 150° / 127° / 79,5° |
| Auflösung | bis 12 MP (4056 × 3040) | bis 1 MP (1280 × 800) |
| Fokus * | FF: ab 50 cm bis ∞ | FF: ab 50 cm bis ∞ |
| Max. Bildrate | bis 60 fps | bis 120 fps |
| Spektralbereich | sichtbares Licht | sichtbares Licht |
| Filter | IR-Sperrfilter 650 nm | IR-Sperrfilter 650 nm |
| Verschluss | Rolling Shutter | Global Shutter |
| Sensorgröße | 1/2,3" | 1/4" |
| Blende | F2,8 ± 5 % | F2,0 ± 5 % |
| Effektive Brennweite | 2,75 mm | 1,69 mm |
| Pixelgröße | 1,55 µm | 3 µm |
| Modi in DepthAI (RVC2) ** | 12 MP bis 30 fps; 4K bis 30 fps; 1080p bis 60 fps | 1280 × 800 bis 120 fps |
* Laut Hersteller gelten gewisse Einschränkungen; Details auf Anfrage. ** Auflösungen und Bildraten laut Sensordokumentation des Herstellers (docs.luxonis.com).
Technische Details
Netzwerk und Inbetriebnahme (PoE)
- Gigabit-Ethernet 1000BASE-T, Vollduplex, Kabel Cat5e oder besser bis 100 m; nach dem Verbindungsaufbau nennt der Hersteller ca. 700 Mbit/s
- Kommunikation mit anderen Rechnern über Netzwerkprotokolle: TCP, UDP, HTTP, MQTT
- Adresse vom DHCP-Server; ohne DHCP nimmt die Kamera die feste Adresse 169.254.1.222 an, bei mehreren Kameras in einem Netz ohne DHCP bekommt daher jede eine statische Adresse im Bootloader
- DepthAI findet Kameras im selben Subnetz (UDP 11491, TCP-Verbindung 11490); eine Kamera in einem anderen Subnetz wird per IP-Adresse angesprochen
- Netzwerk-Bootloader ab Werk; der Hersteller empfiehlt das Update auf Version 0.0.29 (DepthAI 3.9.0), das die Netzwerkerkennung deutlich verbessert
- Ethernet hat weniger Bandbreite als USB: bei hoher Auflösung oder Bildrate schlägt die Dokumentation des ROS-Treibers kodierte Frames vor (Modus low_bandwidth)
Inbetriebnahme der OAK-PoE-Kameras - Leitfaden des Herstellers (EN)
Prozessor RVC2 in der Kamera
- Modul OAK-SoM-Pro mit RVC2 auf der Basisplatine SJ2096POE
- 4 TOPS Rechenleistung, davon 1,4 TOPS für neuronale Netze
- jedes KI-Modell, auch mit eigener Architektur, nach Konvertierung in das RVC2-Format
- Videokodierung H.264, H.265 und MJPEG: 4K bei 30 fps, 1080p bei 60 fps
- Bildverarbeitung: Entzerrung, Skalierung und Zuschnitt (ImageManip), Kantenerkennung, Merkmalsverfolgung, eigene CV-Funktionen
- Objektverfolgung in 2D (ObjectTracker)
- eigene Logik direkt in der Kamera (On-Device-Programmierung in DepthAI)
PoE-Versorgung und Leistungsaufnahme
Die Kamera wird von einem PoE-Switch oder PoE-Injektor nach 802.3af oder höher (802.3at, 802.3bt) versorgt; ein Injektor liegt nicht bei. Laut Hersteller liefert ein 802.3af-Port 12,95 W, deutlich mehr, als die Kamera braucht. Der Hersteller empfiehlt einen PoE-Switch: die Installation ist sauberer, und der Switch zeigt meist die Leistungsaufnahme und kann den Port fernabschalten.
- PoE-Standard
- IEEE 802.3af, Klasse 3; Modus A und Modus B
- Spannung und Strom (Datenblatt)
- 37-57 V; max. 0,35 A
- Grundlast und Kamerastream
- 2,5-3 W
- PoE-Schaltung
- 0,5 W
- KI-Subsystem
- bis 1 W
- Videoencoder
- bis 0,5 W
- Gesamt, alle Funktionen auf 100 %
- bis ca. 5,5 W
- Bedarf (Datenblatt)
- 4-7,5 W, typisch 5 W
Versorgung der OAK-PoE-Kameras - Herstellerdokumentation (EN)
Betriebsbedingungen
- Umgebungstemperatur -20 bis 50 °C bei voller Prozessorlast
- der RVC2 darf dauerhaft bei 105 °C arbeiten; darüber schaltet DepthAI das Gerät ab, um den Chip zu schützen
- IP67: staubdicht, geschützt gegen zeitweiliges Untertauchen von 15 cm bis 1 m; die Dichtungen wirken mit festgezogener Kabelverschraubung und einem Kabel von 5-7 mm Durchmesser (dicker passt nicht, dünner dichtet nicht)
- an den PoE-Schaltungen im Gehäuse können Spannungen bis 57 V und mehr anliegen - die Platine nicht unter Spannung berühren
- US-Exportklassifizierung: EAR99
Gehäuse und Montage
- Material
- Aluminium in Industriequalität mit Dichtungen, Frontscheibe aus Gorilla Glass
- Befestigung
- Stativgewinde 1/4" an der Unterseite; M3-Bohrungen im Abstand von 45 mm an der Rückseite
- Anschluss
- RJ45-Buchse Gigabit-Ethernet an der Unterseite, Kabel durch die Verschraubung
- Gehäusemaße
- 81,9 × 81,9 × 31 mm; die Kabelverschraubung steht 34 mm vor
- Gewicht
- 294 g
Innenleben, Speicher und Erweiterung
Die Basisplatine leitet das Kamerabild an das Modul mit RVC2, die Ergebnisse gehen über Gigabit-Ethernet hinaus. Schaltplan, Altium-Projekt und Fertigungsdaten der Platine stellt der Hersteller auf GitHub bereit (Downloads). Der RVC2-Standalone-Modus, also eine in den Kameraspeicher geflashte Anwendung, ist laut Herstellerdokumentation abgekündigt und nicht mehr unterstützt.
- Rechenmodul
- OAK-SoM-Pro mit Prozessor RVC2
- Flash-Speicher
- QSPI-NOR-Flash 256/512/1024 Mbit (Datenblatt), Netzwerk-Bootloader mit IP-Konfiguration
- eMMC-Speicher
- 16 GB nur in Geräten, die bis Mai 2026 gefertigt wurden; spätere ohne eMMC (Herstellerdokumentation)
- USB-C auf der Platine
- Strom und Daten über USB 3.1 Gen 1; erst nach Abnahme des Gehäuses zugänglich
- Bootquelle
- DIP-Schalter am USB-Anschluss: Start über USB, aus eMMC oder aus dem NOR-Flash
- Pads J5 und J8
- Hilfs-I/O des Moduls und Quad SPI; Stecker Amphenol/FCI 20021121-00010T1LF oder gleichwertig
- Reset-Taste
- setzt nur das Modul OAK-SoM-Pro zurück
- LEDs
- 5V: 5-V-Versorgung auf der Platine; PG: Power Good des Moduls; RUN: Modul nicht im Reset
DepthAI-Funktionen und Kompatibilität
Laut Herstellergrafik: Funktionen dieses Modells und Funktionen aller OAK-Kameras. Die Grafik nennt auch den Standalone-Betrieb aus dem Flash; laut aktueller Herstellerdokumentation ist der RVC2-Standalone-Modus abgekündigt und nicht mehr unterstützt, daher führen wir ihn nicht auf.
- PoE-Anbindung: Strom und Daten über ein Ethernet-Kabel
- Inferenz neuronaler Netze
- Entzerrung (Warp, Dewarp)
- Objektverfolgung
- Kodierung H.264 und H.265
- Merkmalsverfolgung
- Kodierung MJPEG
- Zoom, der der Bewegung folgt
- Eckenerkennung
- Python (DepthAI)
- USB Video Class (UVC) - Funktion der OAK-Kameras mit USB
- voll kompatibel mit OpenVINO
Spezifikation
| Typ | PoE-KI-Kamera mit Weitwinkel-Farbkamera und Prozessor Luxonis RVC2 (Modul OAK-SoM-Pro, Movidius Myriad X), Gehäuse IP67, ohne Tiefenmessung |
| KI-Leistung | Prozessor Luxonis RVC2 (Modul OAK-SoM-Pro): 4 TOPS, davon 1,4 TOPS für neuronale Netze; jedes KI-Modell nach Konvertierung |
| Video-Encoding | H.264, H.265, MJPEG; 4K bei 30 fps, 1080p bei 60 fps |
| Software | DepthAI (C++ und Python): ImageManip, Kantenerkennung, Merkmalsverfolgung, ObjectTracker 2D, eigene CV-Funktionen und Logik in der Kamera; OAK Viewer; ROS-Code des Herstellers (depthai-ros) |
| Netzwerkschnittstelle | Gigabit-Ethernet 1000BASE-T (RJ45), Vollduplex, Kabel Cat5e oder besser bis 100 m; Adresse per DHCP, ohne DHCP-Server 169.254.1.222; statische Adresse im Bootloader einstellbar |
| Integration | Netzwerkkommunikation über TCP, UDP, HTTP und MQTT; voll kompatibel mit OpenVINO, Python (Herstellergrafik) |
| Versorgung | PoE IEEE 802.3af, Klasse 3, Modus A und B; PoE-Injektor oder PoE-Switch erforderlich (nicht im Lieferumfang) |
| Versorgungsspannung | 37-57 V über PoE (Datenblatt) |
| Betriebsstrom | Eingangsstrom max. 0,35 A (Datenblatt) |
| Leistungsaufnahme | bis ca. 5,5 W mit allen Funktionen auf 100 % (Grundlast und Kamerastream 2,5-3 W, PoE-Schaltung 0,5 W, KI bis 1 W, Videoencoder bis 0,5 W); Datenblatt: Bedarf 4-7,5 W, typisch 5 W |
| Speicher | QSPI-NOR-Flash 256/512/1024 Mbit mit Netzwerk-Bootloader, EEPROM I2C 32 kbit; eMMC 16 GB nur in Geräten, die bis Mai 2026 gefertigt wurden (laut Herstellerdokumentation spätere ohne eMMC) |
| Schutzart | IP67 (staubdicht, zeitweiliges Untertauchen von 15 cm bis 1 m) mit festgezogener Kabelverschraubung, Kabel 5-7 mm |
| Betriebstemperatur | -20 bis 50 °C (Umgebung, volle Prozessorlast); über 105 °C am Prozessor schaltet DepthAI das Gerät ab |
| Anschlüsse | RJ45 Gigabit-Ethernet mit PoE (außen); innen USB-C, DIP-Schalter für die Bootquelle, Pads J5 und J8, Reset-Taste, LEDs 5V, PG und RUN |
| Montage | Stativgewinde 1/4" an der Unterseite; M3-Bohrungen im Abstand von 45 mm an der Rückseite |
| Bauform | Aluminium in Industriequalität mit Dichtungen, Frontscheibe aus Gorilla Glass, Kabelverschraubung |
| Abmessungen | 81,9 × 81,9 × 31 mm (Gehäuse), die Kabelverschraubung steht 34 mm vor (Maßzeichnung des Herstellers) |
| Gewicht | 294 g |
| Lieferumfang | Kamera OAK-1 W PoE, Kabelverschraubung, Ethernet-Kabel 2 m; PoE-Injektor oder PoE-Switch separat |
| Zertifizierung | CE-Erklärung (EMV 2014/30/EU, RoHS 2011/65/EU) und FCC Part 15 Klasse A des Herstellers für OAK-PoE-Kameras (unter Downloads, wie auf der Herstellerseite) |
| US-Exportklassifizierung | EAR99 |
| RGB-Sensor | IMX378 (PY060), Weitwinkel, Fixfokus: 12 MP (4056 × 3040) bis 60 fps, scharf ab 50 cm, Rolling Shutter, Sichtfeld 120° / 95° / 72°, 1/2,3", F2,8, f = 2,75 mm, Pixel 1,55 µm, IR-Sperrfilter 650 nm |
| Modellvarianten | OAK-1-W-PoE - diese Seite; weitere Varianten (eigene Seiten): OAK-1-W-PoE-97 (OV9782) |
Downloads
- OAK-1 W PoE - HerstellerdokumentationSeite des Herstellers
Varianten, Sensoren, Stromversorgung und Betriebstemperatur.
- CE- und FCC-Erklärung für OAK-PoE-Kameras (PDF)PDF des Herstellers
Dokument des Herstellers für OAK-PoE-Kameras, auf der Seite der OAK-1 W PoE verlinkt.
- Schaltplan der Basisplatine (PDF)PDF des Herstellers
Platine SJ2096POE der OAK-1-PoE-Kameras.
- Layout und Maße der Platine (GitHub des Herstellers)Dateien des Herstellers
Lage von Anschlüssen, Schaltern und Bohrungen.
- Platinenprojekt in Altium (GitHub des Herstellers)Dateien des Herstellers
PCB-Quelldateien für eigene Anpassungen.
- Bestückungszeichnung der Platine (PDF)PDF des Herstellers
Lage der Bauteile auf der Platine.
- Bestückungsdaten (GitHub des Herstellers)Dateien des Herstellers
Daten für die Bestückung.
- Fertigungszeichnung der Platine (PDF)PDF des Herstellers
Maße und Lagen der Leiterplatte.
- Fertigungsdaten der Platine (GitHub des Herstellers)Dateien des Herstellers
Daten für die Leiterplattenfertigung.
- Inbetriebnahme der OAK-PoE-Kameras - Leitfaden des HerstellersSeite des Herstellers
IP-Adresse, Netzwerkerkennung, Firewall, Abdichtung der Kabelverschraubung.
- DepthAI - SoftwaredokumentationSeite des Herstellers
Bibliothek des Herstellers für C++ und Python: neuronale Netze, Bildverarbeitung, Beispiele.
- depthai-ros - ROS-Code des Herstellers (GitHub)Quellcode des Herstellers
ROS-Pakete des Herstellers für OAK-Kameras.
