Luxonis OAK Y Adapter
Der OAK Y Adapter ist ein USB-C-Adapter, der einer OAK-Kamera zusätzlich 5 V zuführt, während die USB-3.1-Gen-1-Datenverbindung zum Rechner erhalten bleibt. Er hilft, wenn der Rechner zu wenig Strom liefert: bei OAK-D Pro und OAK-D Pro W mit IR-Projektor und IR-Beleuchtung (Adapter im Lieferumfang) und am Raspberry Pi. Eingang bis 15 W, Gewicht 5 g.
Versand als Paket nach Deutschland, Österreich und in die Schweiz: 18 EUR inkl. MwSt. Gewicht mit Verpackung: ca. 0,2 kg. Verkauf ausschließlich an Unternehmen, Institutionen und Hochschulen.
Lieferzeit: ca. 7 Tage ab Auftragsbestätigung.
- 5 V, bis 15 W
- Versorgung
- 25,5 × 19 mm
- Abmessungen
- 5 g
- Gewicht
Produktbeschreibung

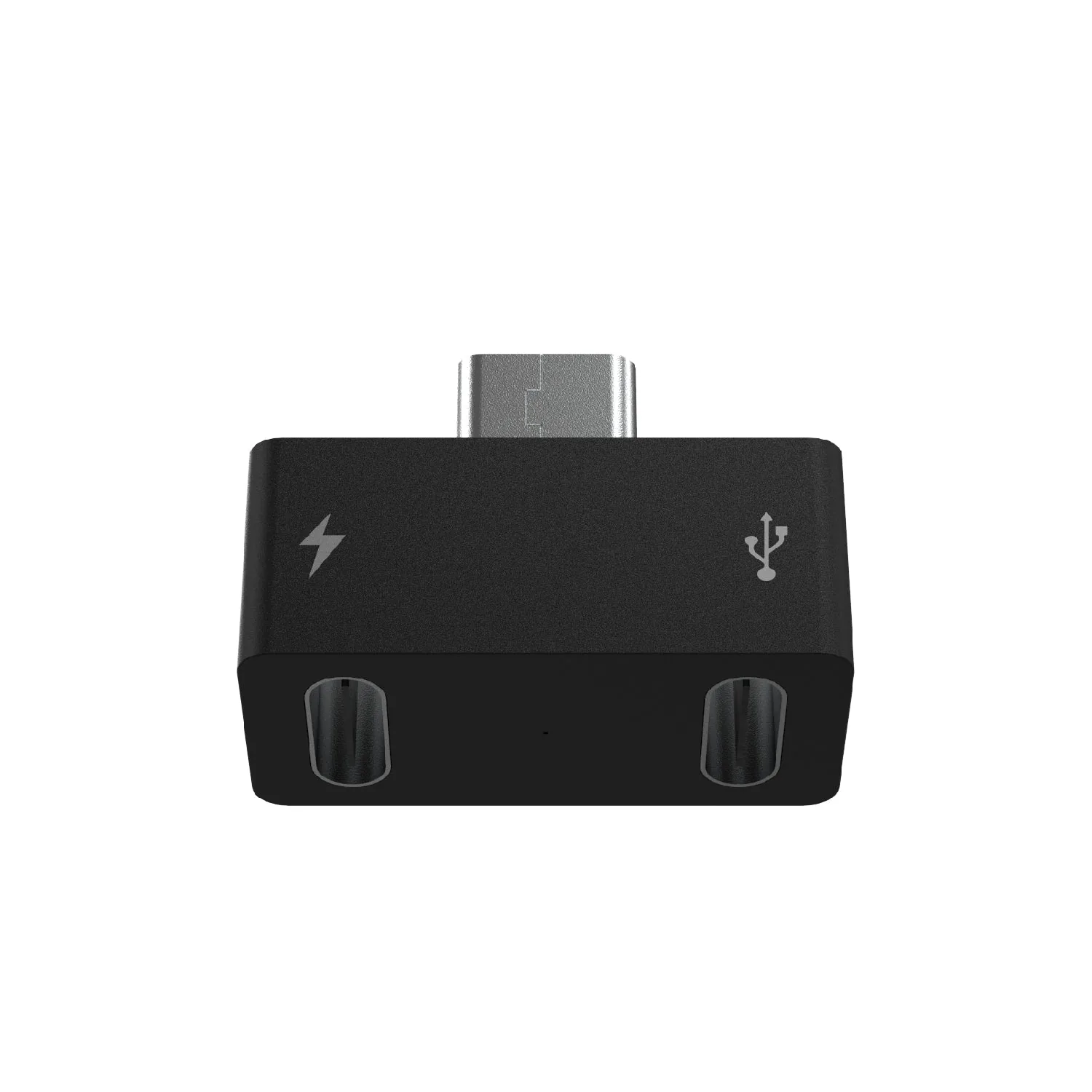

Der OAK Y Adapter teilt Stromversorgung und Daten einer OAK-Kamera auf zwei Kabel auf: Der USB-C-Stecker sitzt in der Buchse der Kamera, der Adapter selbst hat zwei USB-C-Buchsen - eine für die 5-V-Versorgung, eine für die Daten vom Rechner. Meist liefert der Rechner genug Strom (mehr als 1 A), dann ist der Adapter nicht nötig. Er hilft, wenn der Anschluss des Hosts nicht ausreicht: bei Pro-Kameras mit IR-Punktprojektor und IR-Beleuchtung sowie an kleinen Einplatinenrechnern wie dem Raspberry Pi, wenn über dieselben USB-Anschlüsse weitere Geräte versorgt werden. Der Adapter wiegt 5 g und überträgt Daten nach USB 3.1 Gen 1.
Luxonis hat den Adapter für Kameras entwickelt, die nur einen USB-C-Anschluss für Daten und Strom haben. Ältere Modelle wie die OAK-D haben eine eigene Netzteilbuchse, neuere USB-Kameras nicht mehr - daher der Y-Adapter. Laut Herstellerdokumentation kommen bei den Pro-Kameras, also OAK-D Pro und OAK-D Pro W, ein IR-Punktprojektor und eine IR-Beleuchtung mit je bis zu 1 W hinzu, und ein Raspberry Pi liefert über alle USB-Anschlüsse zusammen bis zu 1,2 A. OAK-Kameras haben außerdem kurze Stromspitzen, vor allem bei Videokodierung und KI-Inferenz; an einer schwachen Quelle führt das zu Spannungseinbrüchen (Brownout) und zum Abbruch des Kamerabetriebs.

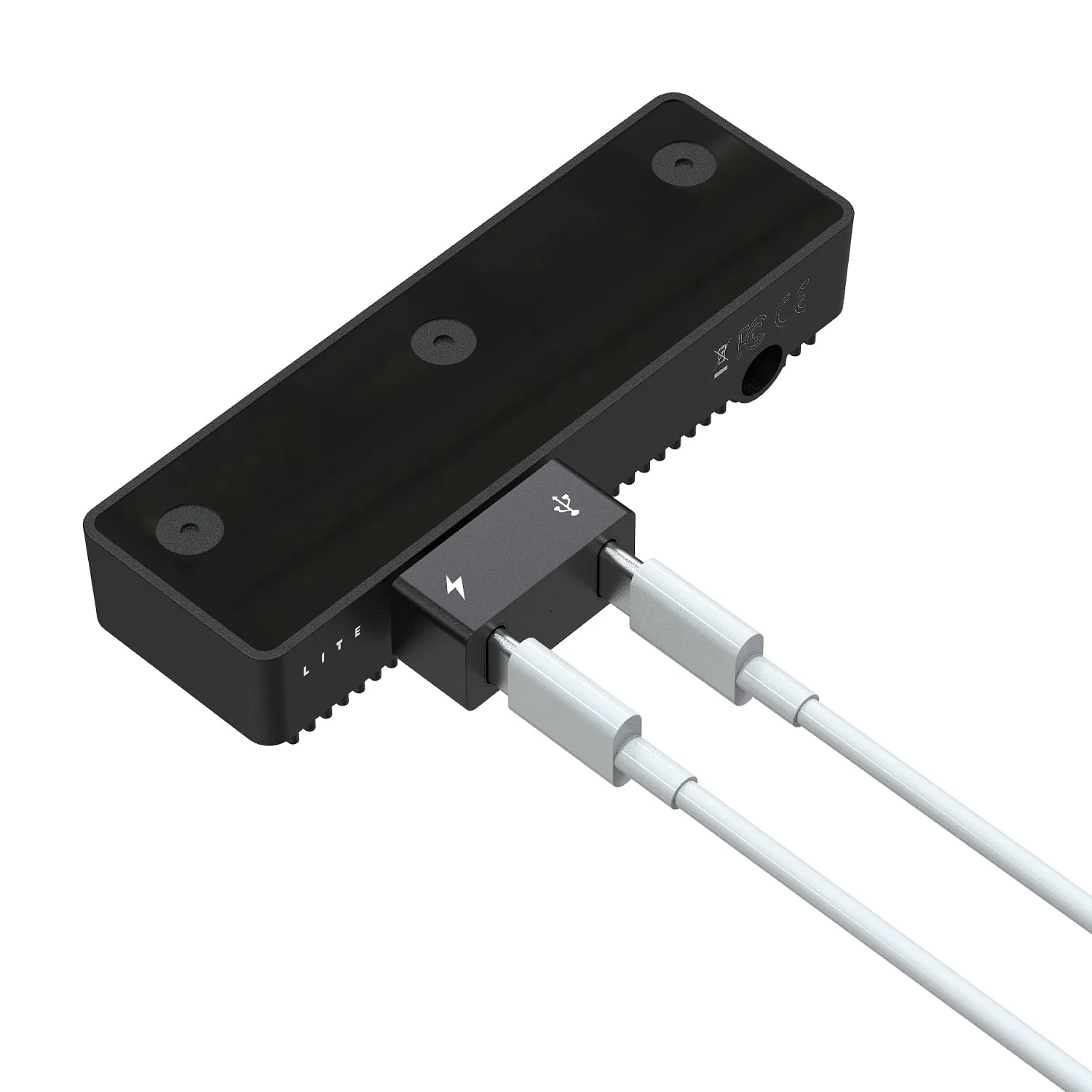

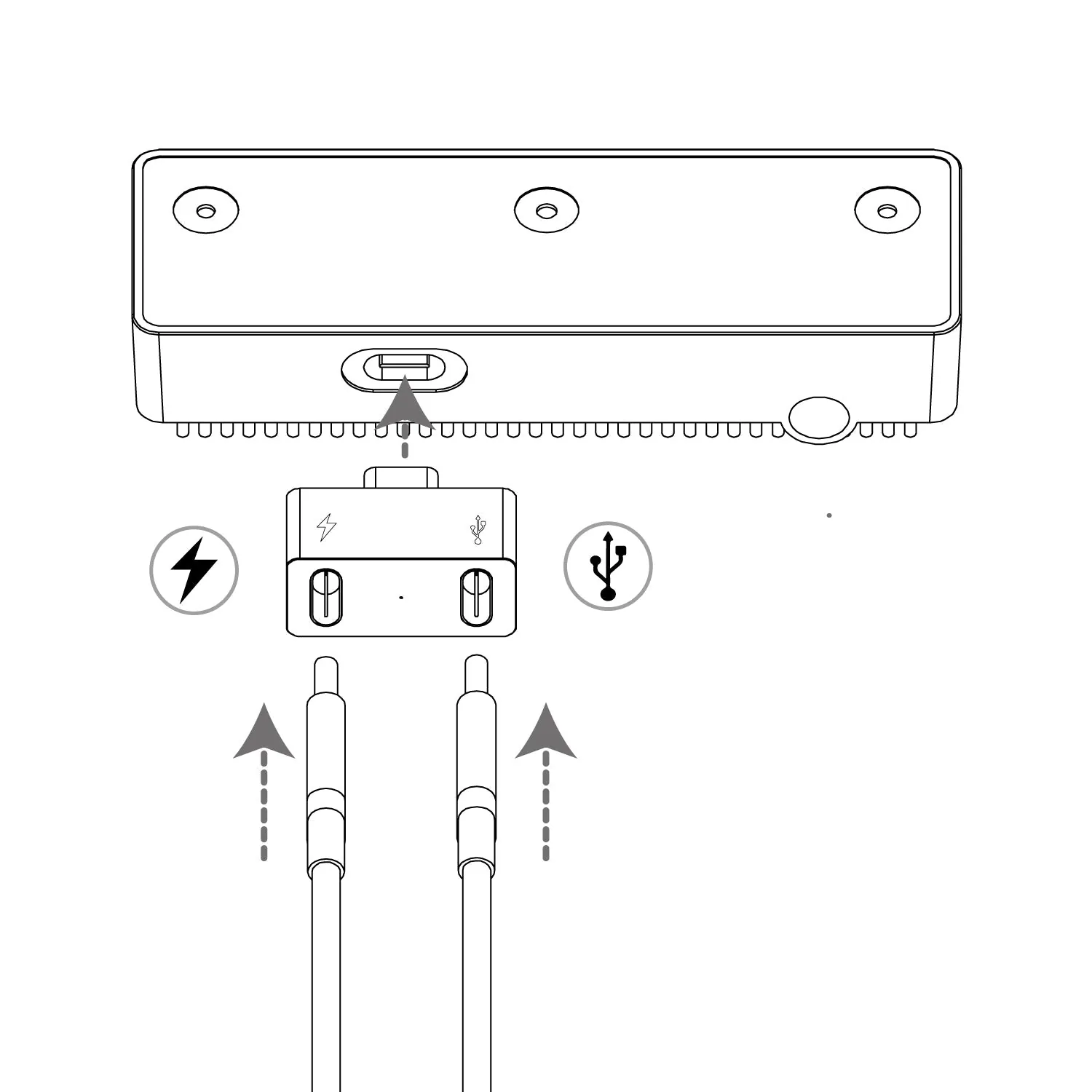

Der Anschluss ist einfach: USB-C-Kabel vom Rechner an die Datenbuchse (USB-Symbol), USB-C-Kabel von einem 5-V-Netzteil - ein übliches USB-Steckerladegerät genügt - an die Strombuchse (Blitzsymbol), dann den Adapter an die Kamera. Die Reihenfolge spielt keine Rolle. Strom fließt erst zur Kamera, wenn beide Kabel stecken, und der Rechner erkennt die Kamera als USB-3.0-SuperSpeed-Gerät. Der Stromeingang ist für bis zu 15 W ausgelegt. Beide USB-C-Kabel sind separat bereitzustellen, der Hersteller nennt sie nicht als Lieferumfang.

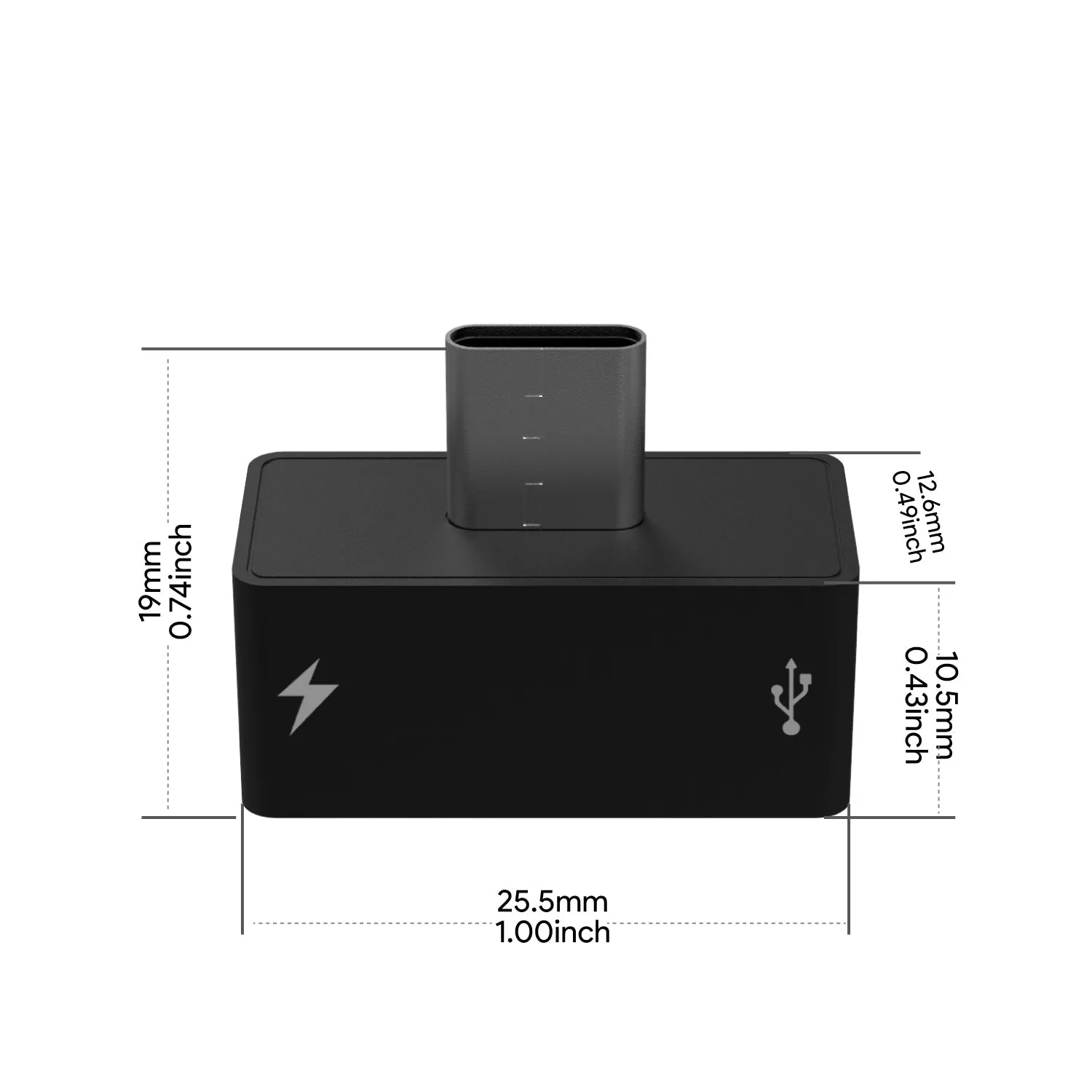

Das Projekt ist offen: Auf dem GitHub des Herstellers liegen Schaltplan, Altium-Projekt, 3D-Modelle von Platine und Gehäuse sowie Zeichnungen und Dateien für Bestückung und Fertigung der Platine. Der Korpus misst 25,5 × 12,6 × 10,5 mm, mit USB-C-Stecker 19 mm in der Höhe. US-Exportklassifizierung: EAR99.
Kompatibilität

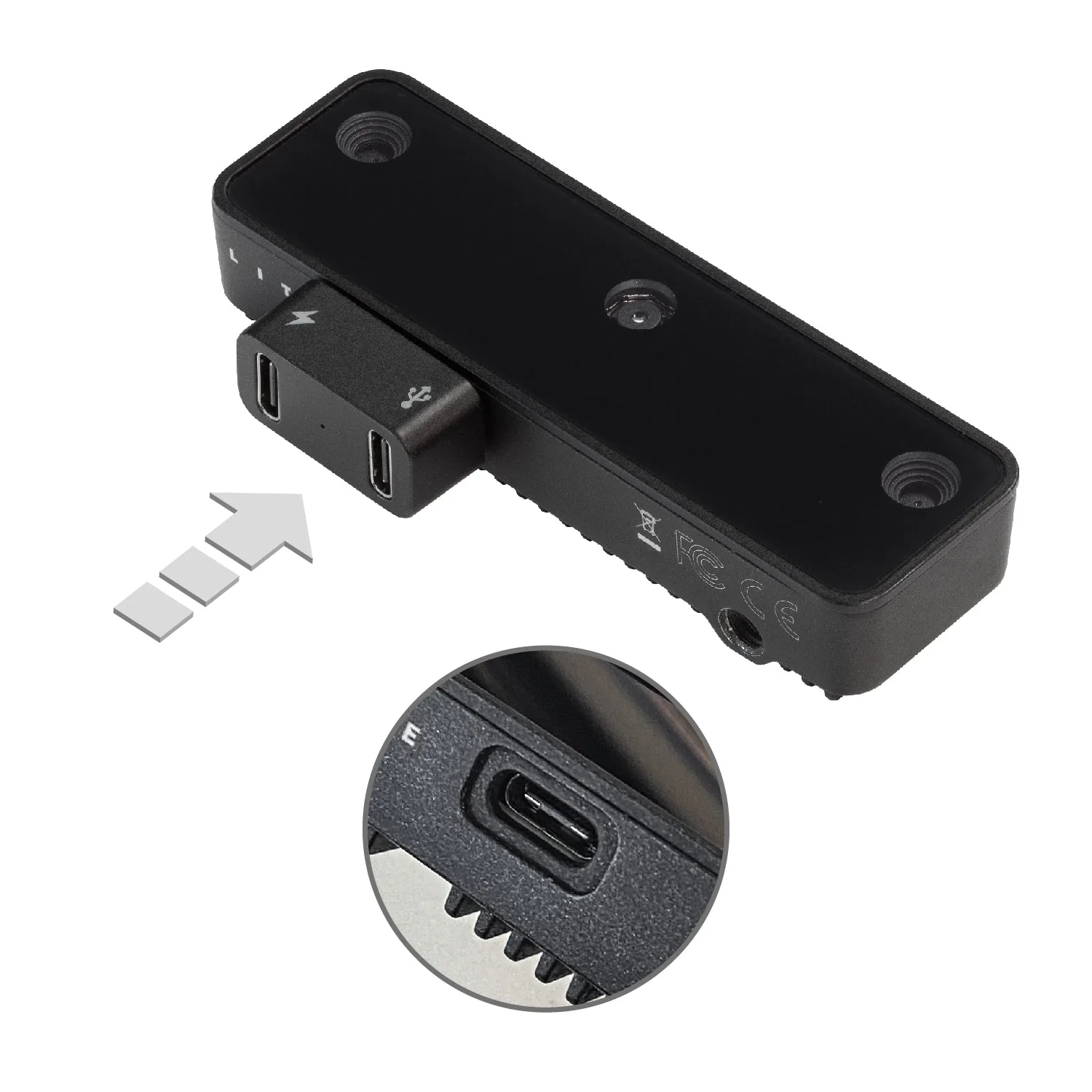

Der Adapter passt zu OAK-Kameras, die über USB-C versorgt und angebunden werden. Der Hersteller nennt ausdrücklich die Pro-Kameras OAK-D Pro und OAK-D Pro W (beide mit Adapter im Lieferumfang) und zeigt ihn auf Fotos an der OAK-D Lite. Für die OAK-D LR empfiehlt er den Y-Adapter zusammen mit einer USB-C-Verlängerung (Stecker auf Buchse), wenn Probleme mit der Stromversorgung auftreten. Die ältere OAK-D hat eine eigene 5-V-Netzteilbuchse (Netzteil im Lieferumfang), PoE-Kameras versorgt das Ethernet-Kabel - dort ist der Adapter nicht nötig.
Funktionen
Separate 5-V-Versorgung
Die Strombuchse nimmt 5 V von einem USB-Ladegerät auf, der Eingang ist für bis zu 15 W ausgelegt: Die Kamera hängt nicht mehr an der Leistung des Rechneranschlusses.
Daten über USB 3
Die Daten laufen nach USB 3.1 Gen 1, der Rechner erkennt die Kamera als USB-3.0-SuperSpeed-Gerät.
Strom nur mit beiden Kabeln
Die Kamera erhält erst Strom, wenn beide Kabel stecken; die Reihenfolge ist beliebig.
Offenes Hardwareprojekt
Schaltplan, Altium-Projekt und 3D-Modelle von Platine und Gehäuse sind auf dem GitHub des Herstellers öffentlich.
Anwendungen
Pro-Kameras mit IR-Beleuchtung
OAK-D Pro und OAK-D Pro W haben den Y-Adapter im Lieferumfang; ein zusätzlicher dient als Ersatz oder für einen zweiten Arbeitsplatz, wenn Punktprojektor und IR-Beleuchtung mit voller Leistung arbeiten.
Raspberry Pi und andere Einplatinenrechner
Am Raspberry Pi empfiehlt der Hersteller eine externe Versorgung der Kamera, etwa über den Y-Adapter: Das verhindert Spannungseinbrüche bei Videokodierung und KI-Inferenz.
Mehrere Kameras an einem Rechner
Hängen mehrere OAK-Kameras an einem Host mit begrenzter Stromversorgung, bekommt jede ihre eigene 5-V-Quelle.
Wichtigste Komponenten
Ein voll konfiguriertes Modell KANN enthalten:
- Adapter OAK Y AdapterUSB-C-Stecker zur Kamera und zwei USB-C-Buchsen: 5-V-Versorgung und Daten zum Rechner.
Spezifikation
| Typ | USB-C-Versorgungsadapter (Y): zusätzliche 5-V-Versorgung für die OAK-Kamera bei erhaltener USB-3-Datenverbindung |
| Anschlüsse | USB-C-Stecker zur Kamera; USB-C-Strombuchse (Blitzsymbol) und USB-C-Datenbuchse (USB-Symbol) |
| Datenschnittstelle | USB 3.1 Gen 1 Type-C (SuperSpeed): Dateneingang vom Rechner, Ausgang Daten und Strom zur Kamera; der Rechner erkennt die Kamera als USB-3.0-SuperSpeed-Gerät |
| Eingangsversorgung | 5 V über USB-C-Buchse, z. B. von einem üblichen USB-Steckerladegerät; VBUS-Eingang bis 15 W |
| Funktionsprinzip | Strom fließt erst zur Kamera, wenn beide Kabel (Strom und Daten) stecken; Reihenfolge beliebig |
| Abmessungen | Korpus 25,5 × 12,6 × 10,5 mm; 19 mm Höhe mit USB-C-Stecker (Maßzeichnung des Herstellers) |
| Gewicht | 5 g |
| Kompatibilität | OAK-Kameras mit Versorgung und Anbindung über USB-C, u. a. OAK-D Pro, OAK-D Pro W, OAK-D Lite; OAK-D LR mit USB-C-Verlängerung (Stecker auf Buchse) |
| Dokumentation | offenes Hardwareprojekt DM6010: Schaltplan, Altium-Projekt, 3D-Modelle von Platine und Gehäuse, Bestückungs- und Fertigungsdaten (GitHub des Herstellers) |
| US-Exportklassifizierung | EAR99 |
| Modellvarianten | SKU A00513 (eine Variante) |
Downloads
- OAK Y Adapter - HerstellerdokumentationSeite des Herstellers
Beschreibung, Anschluss, Gewicht und Projektdateien.
- 3D-Modell des Gehäuses (GitHub des Herstellers)Dateien des Herstellers
STEP-Dateien des Adaptergehäuses für die Konstruktion.
- 3D-Modell der Platine (GitHub des Herstellers)Dateien des Herstellers
STEP-Dateien der Leiterplatte des Adapters.
- Schaltplan (PDF)PDF des Herstellers
Schaltplan des Adapters, Serienversion.
- Altium-Projekt (GitHub des Herstellers)Dateien des Herstellers
Offene Projektdateien der Platine für Altium Designer.
- Bestückungszeichnung (PDF)PDF des Herstellers
Lage der Bauteile auf der Platine des Adapters.
- Fertigungszeichnung der Platine (PDF)PDF des Herstellers
Angaben zur Herstellung der Leiterplatte.
- Bestückungsdaten (GitHub des Herstellers)Dateien des Herstellers
Ausgabedateien für die Bestückung der Platine.
- Fertigungsdaten der Platine (GitHub des Herstellers)Dateien des Herstellers
Ausgabedateien für die Herstellung der Leiterplatte.
- OAK-Kameras am Raspberry Pi - HerstellerdokumentationSeite des Herstellers
Stromversorgung der Kamera am Raspberry Pi und Empfehlung des Y-Adapters.
Versand
Wir bestellen den Artikel nach Auftragsbestätigung beim Hersteller. Der Hersteller nennt eine Lieferzeit in der EU von 2-5 Werktagen ab Versand; den Termin bestätigen wir in der Proforma. Gewicht des Artikels: 5 g.
Versand als Paket nach Deutschland, Österreich und in die Schweiz: 18 EUR inkl. MwSt.
Lieferzeit: ca. 7 Tage ab Auftragsbestätigung. Den verbindlichen Termin nennen wir in der Auftragsbestätigung.
