Inspire Robots USB-LVTTL-Konverter AES-LA-31-06
Die Platine AES-LA-31-06 verbindet einen PC über USB mit einem Mikro-Linearaktuator von Inspire Robots mit LVTTL-3,3-V-Schnittstelle: Nach Installation des CH340-Treibers erscheint der Aktuator als COM-Port, und die Herstellersoftware erlaubt Inbetriebnahme, Änderung von ID und Baudrate sowie die Anzeige von Position, Strom und Kraft. Verkauf auf Anfrage.
Der Preis wird abhängig von Konfiguration und Lieferort individuell kalkuliert. Senden Sie uns Ihre Anforderungen. Wir erstellen ein passendes Angebot für Ihr Projekt.
Lieferzeit: ca. 10 Tage ab Auftragsbestätigung.
Produktbeschreibung

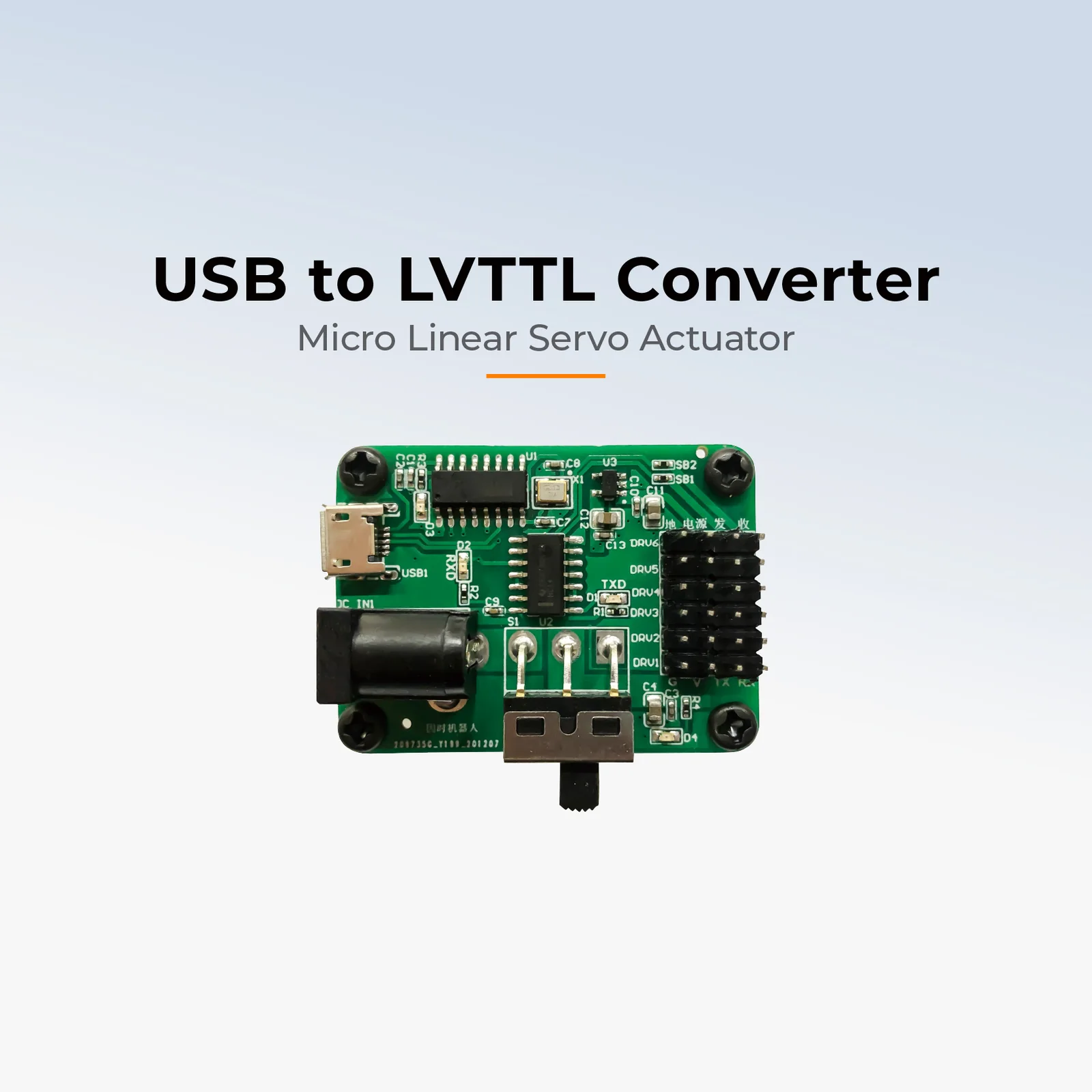

Der USB-Konverter ist das grundlegende Servicezubehör für die Serien LA, LAS, LAF und LASF: Über ihn arbeitet die PC-Software des Herstellers, und nur mit ihm lässt sich die werkseitige Baudrate von 921 600 Bit/s auf die 115 200 Bit/s umstellen, die die Konverter RS232 und RS485 verlangen. Auf der Platine sitzen eine Micro-USB-Buchse, eine Versorgungsbuchse mit Schalter und sechs vierpolige Steckplätze G/V/TX/RX, in die das Aktuatorkabel kommt (schwarz GND, rot VCC, gelb TX, blau RX). Der Chip WCH CH340 erscheint nach der Treiberinstallation unter Windows als COM-Port.
Der Aktuator wird über Pin V mit 7-9 V (empfohlen 8 V) aus der DC-Buchse der Platine versorgt; der Hersteller nennt in der Anleitung weder Spannung und Stecker des Netzteils noch den Lieferumfang, und die PC-Software wird mit dem Aktuator geliefert, nicht zum Download angeboten. Die Kommunikation ist vollduplex, ein Halbduplex-Treiber ist nicht nötig. Die LVTTL-Leitung sollte 50 cm nicht überschreiten (FAQ des Herstellers); für längere Verbindungen gibt es die Konverter Modbus RTU und RS232 aus derselben Unterkategorie.
Kompatibilität
Arbeitet mit allen Mikro-Linearaktuatoren mit serieller LVTTL-3,3-V-Schnittstelle (Ausführung Typ D): Serien LA, LAS, LAF und LASF. Nicht für die Industrieserie BLA, die über RS485 kommuniziert und Modbus RTU nativ beherrscht. Vor dem Einsatz des RS232- oder Modbus-RTU-Konverters muss mit diesem Konverter die Baudrate des Aktuators umgestellt werden.
Spezifikation
| Typ | Konverterplatine USB auf serielle Schnittstelle LVTTL 3,3 V zur Inbetriebnahme von Mikro-Linearaktuatoren am PC |
| Modell | AES-LA-31-06 |
| Eingangsschnittstelle | USB (Micro-USB-Buchse) zum PC |
| Ausgangsschnittstelle | UART LVTTL 3,3 V: Pins G, V, TX, RX |
| Logikpegel | 3,3 V (VOH ≥ 2,4 V, VOL ≤ 0,4 V, VIH ≥ 2 V, VIL ≤ 0,8 V) |
| Baudrate | 921 600 Bit/s, 8N1 (Werkseinstellung des Aktuators; auch 19 200, 57 600, 115 200) |
| USB-UART-Chip und Treiber | WCH CH340, Treiber CH341SER (Windows) |
| Aktuator-Steckplätze | 6 Reihen DRV1-DRV6 mit je 4 Pins (laut Herstellerfoto) |
| Versorgung des Aktuators | 7-9 V DC, empfohlen 8 V, über Pin V |
| Stromversorgungsbuchse | DC-Buchse mit Schalter auf der Platine (Eingangsspannung nicht angegeben) |
| Stecker auf der Aktuatorseite | 4-polig DuPont 2,54 mm: schwarz GND, rot VCC, gelb TX, blau RX |
| Verwendungszweck | Inbetriebnahme und Debugging des Aktuators am PC, Änderung von ID und Baudrate |
| Kompatible Baureihen | LA, LAS, LAF, LASF (LVTTL-Schnittstelle Typ D); nicht für BLA (RS485) |
| Betriebssystem | Windows (CH340-Treiber laut Anleitung) |
Den Preis dieser Position kalkulieren wir individuell - er hängt von der Konfiguration ab. Senden Sie uns eine Anfrage, wir antworten in der Regel innerhalb eines Werktages.
Downloads
- USB-Konverter - Anleitung (EN, PDF)PDF des Herstellers
Anschluss, CH340-Treiber, Start der PC-Software.
- Elektrisches Handbuch der Standardserie (EN, PDF)PDF des Herstellers
LVTTL-Pegel, UART-Parameter, Steuerung vom PC.
- Download Center von Inspire RobotsHerstellerseite
Handbücher des Herstellers.
Versand
Versand in der Herstellerverpackung aus dem Lager in Aachen; Gewicht und Maße der Sendung nennt der Hersteller nicht, wir geben sie im Angebot an.
Lieferzeit: ca. 10 Tage ab Auftragsbestätigung. Den verbindlichen Termin nennen wir in der Auftragsbestätigung.
