Inspire Robots Achtkantkupplungen AMI-LA-ACBO (S20, S30, T20, T25, T30)
Die Baureihe AMI-LA-ACBO umfasst fünf Kupplungen für die hintere Befestigung der Mikro-Linearaktuatoren von Inspire Robots der Serien LA und LAS: Der achteckige Fuß sitzt in der Aufnahme hinten am Aktuator, ein Bolzen Ø3 x 10 mm sichert ihn, und dank des Achtkants lässt sich die Kupplung um 0, 45, 90 oder 135° ausrichten. Die Variante S30 ist werkseitig montiert. Verkauf auf Anfrage.
Der Preis wird abhängig von Konfiguration und Lieferort individuell kalkuliert. Senden Sie uns Ihre Anforderungen. Wir erstellen ein passendes Angebot für Ihr Projekt.
Lieferzeit: ca. 10 Tage ab Auftragsbestätigung.
Produktbeschreibung
Hinten an den Aktuatoren LA und LAS sitzt eine achteckige Aufnahme, in der ab Werk die Kupplung AMI-LA-ACBO-S30 mit Öse Ø3 mm steckt. Stattdessen lassen sich S20 (Öse Ø2 mm), T20, T25 oder T30 (Gewindezapfen M2, M2.5, M3) montieren: Der Fuß mit Schlüsselweite 6,1 mm wird in die Aufnahme geschoben und mit einem Querbolzen Ø3 x 10 mm gesichert, die Drehung des Achtkants um 45° ergibt vier Lagen von Öse oder Zapfen gegenüber dem Gehäuse. Nach der Montage liegt die Lochmitte der Öse 2,8 mm hinter der Rückwand des Aktuators, die Zapfen stehen 5,3 mm (T20, T25) bzw. 5,8 mm (T30) über.

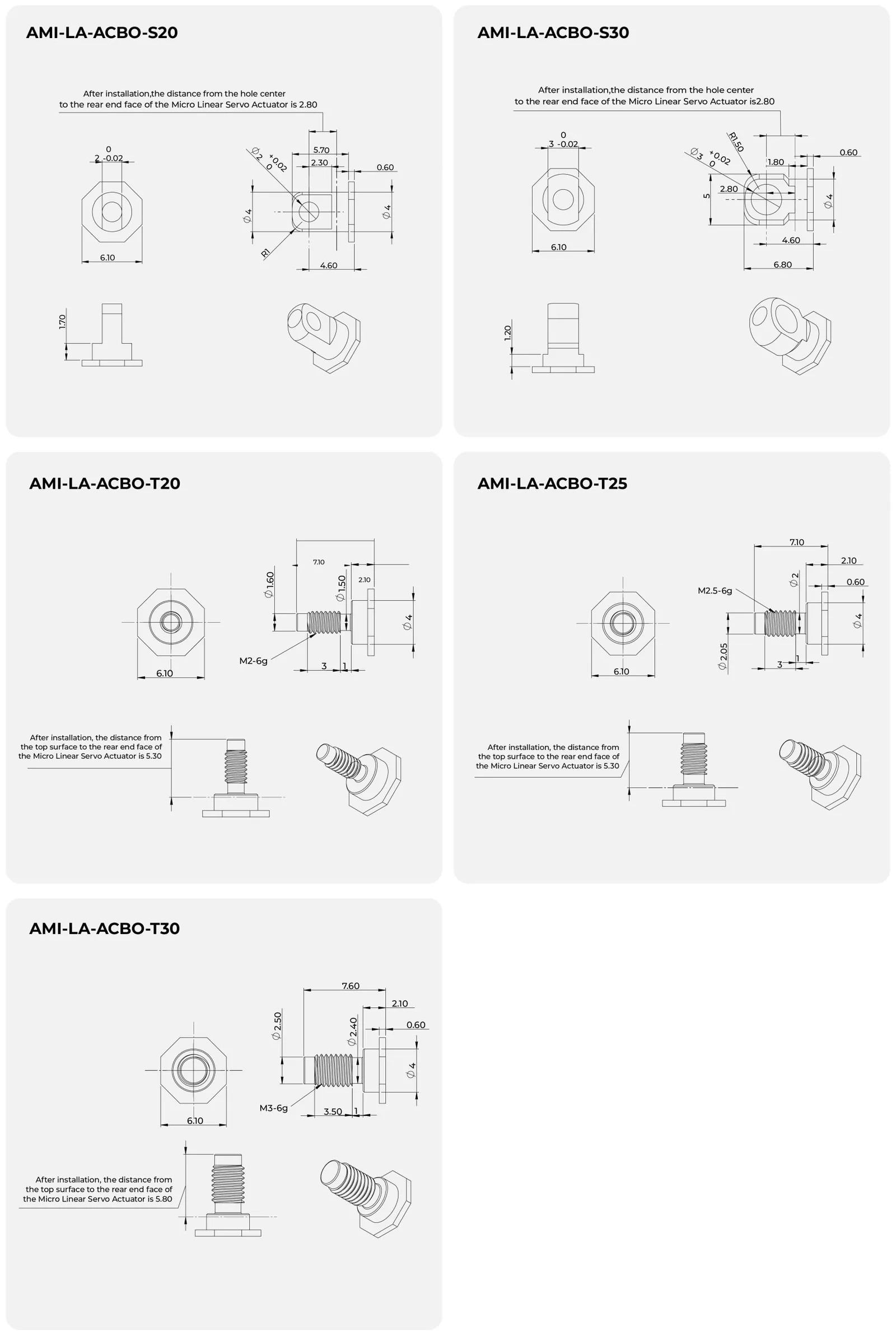

Alle Varianten haben einen Bund Ø4 mm; die Gesamtlängen betragen 5,7 mm (S20), 6,8 mm (S30), 7,1 mm (T20, T25) und 7,6 mm (T30). Die Achtkantkupplungen passen nicht zu den Serien LAF und LASF, die hinten ein Gewinde mit sphärischem Lager haben, und nicht zur Serie BLA. Werkstoff, Gewicht und die Frage, ob der Bolzen im Lieferumfang ist, nennt der Hersteller nicht; die Maßzeichnungen aller Varianten stehen im mechanischen Handbuch, das Montageschema auf den Karten der Aktuatoren LA und LAS.
Kompatibilität
Aktuatoren der Serien LA (LA10, LA16, LA30, LA50) und LAS (LAS10, LAS16, LAS30), eine Aufnahmegröße. Nicht für LAF, LASF und BLA. Für die Stirn der Schubstange gibt es die separaten Kupplungen AMI-LA-ACR1.
Aufbau und Komponenten
Spezifikation
| Typ | Kupplungen für die achteckige Aufnahme hinten am Aktuator LA und LAS, mit Bolzen gesichert |

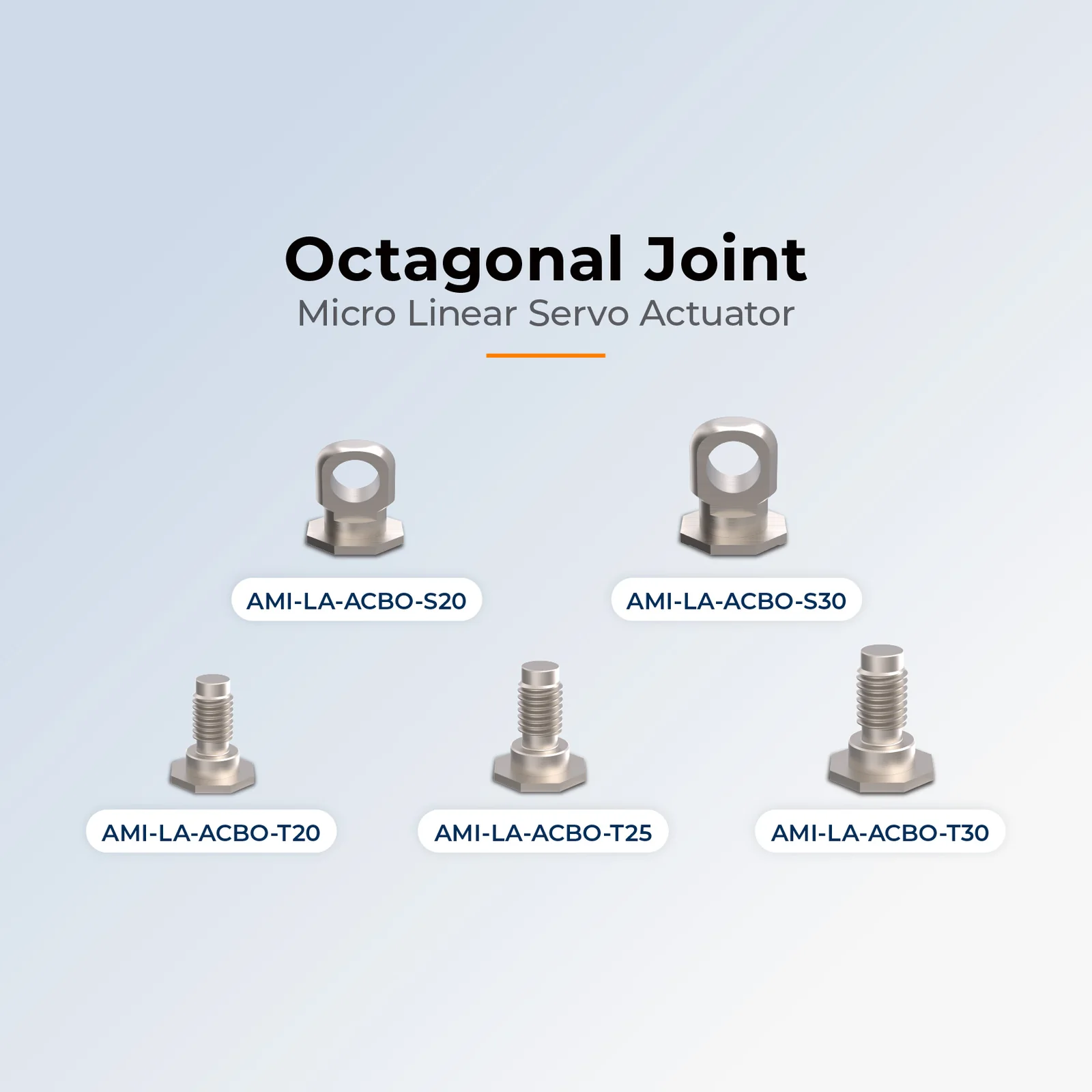

| Baureihe / Modelle | AMI-LA-ACBO-S20, -S30 (werkseitig montiert), -T20, -T25, -T30 |
| Befestigung am Aktuator | achteckiger Fuß mit Schlüsselweite 6,1 mm in der Aufnahme des Aktuators + Bolzen Ø3 x 10 mm (OD3x10) |
| Einbauwinkel | 0°, 45°, 90° oder 135° (Drehung in der Achtkantaufnahme) |

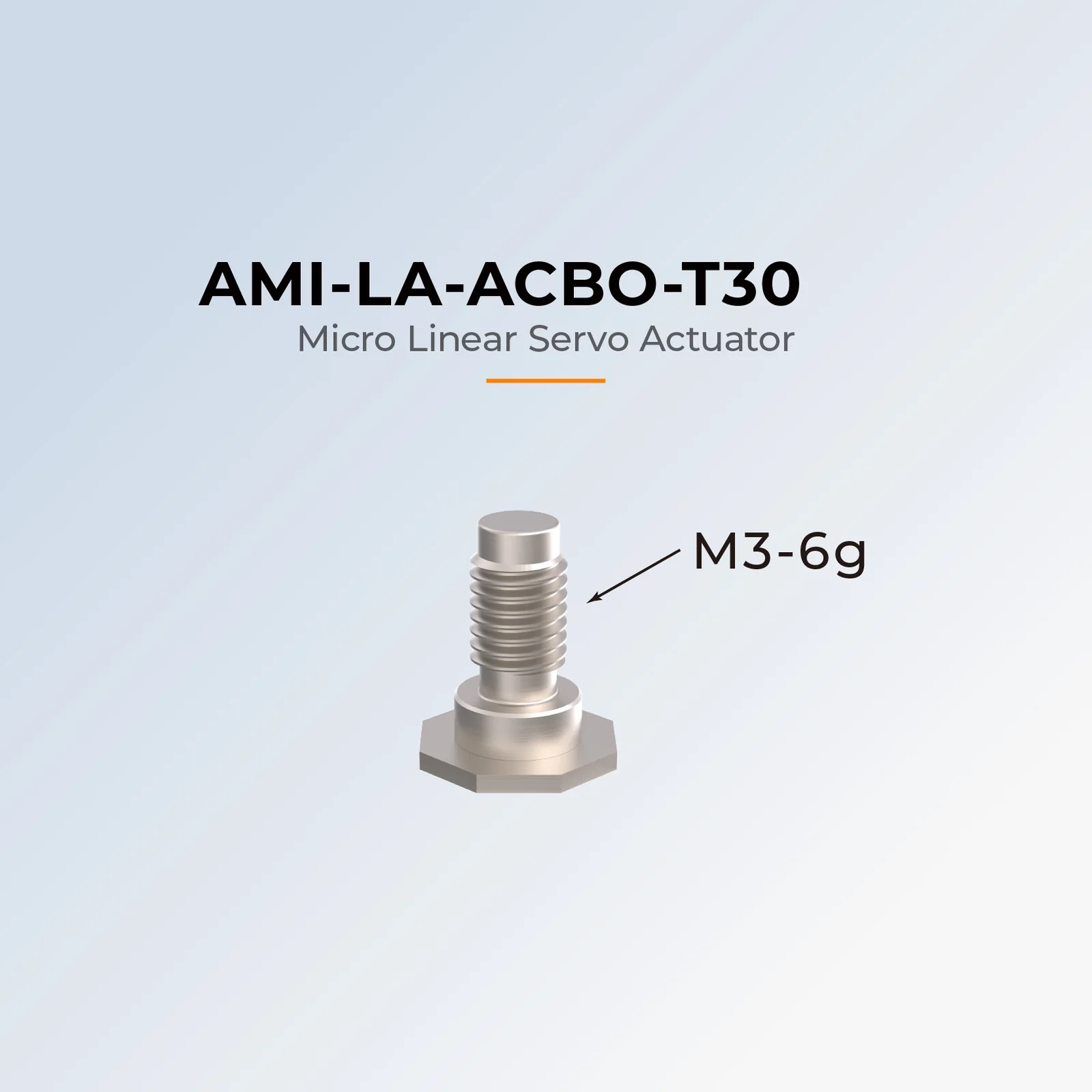

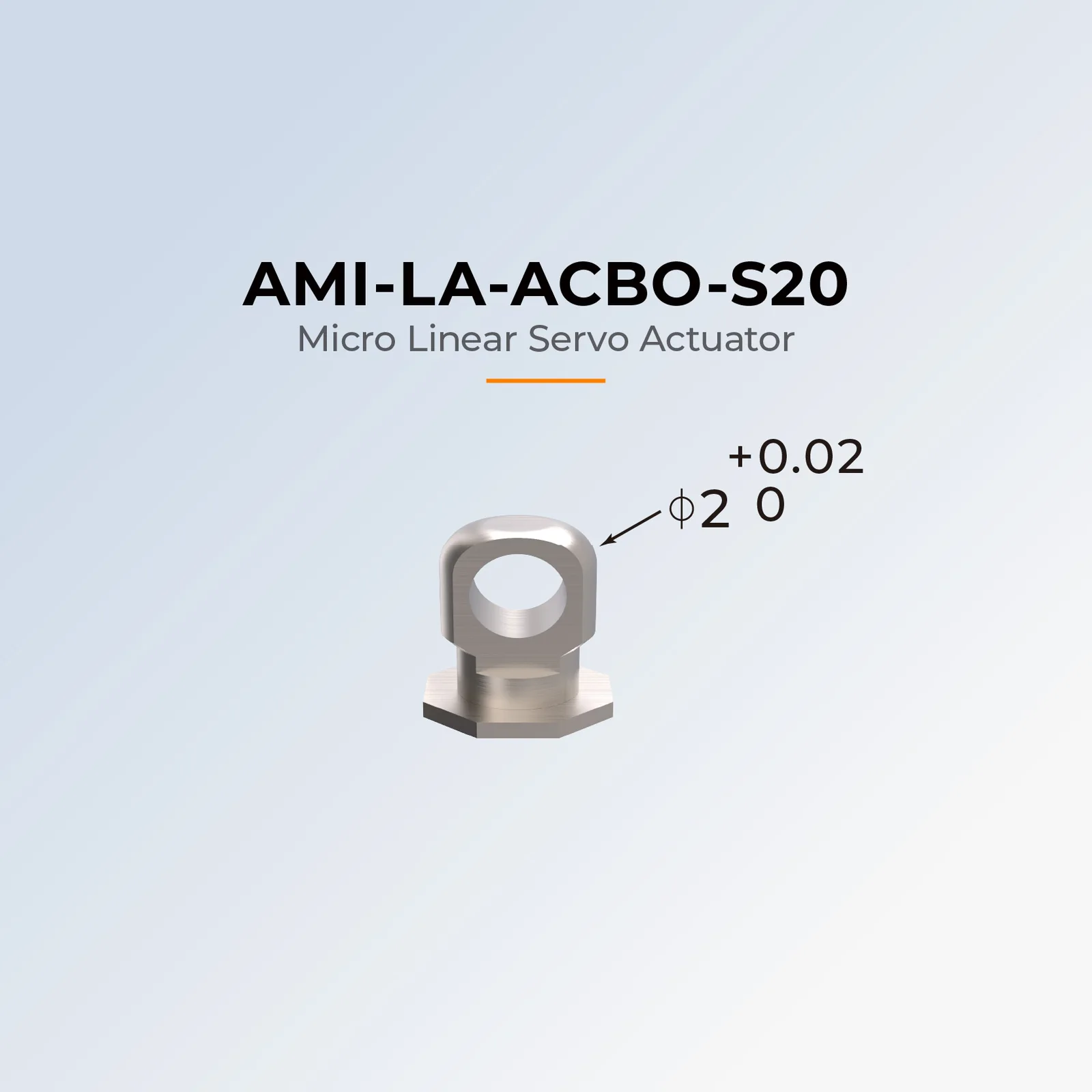

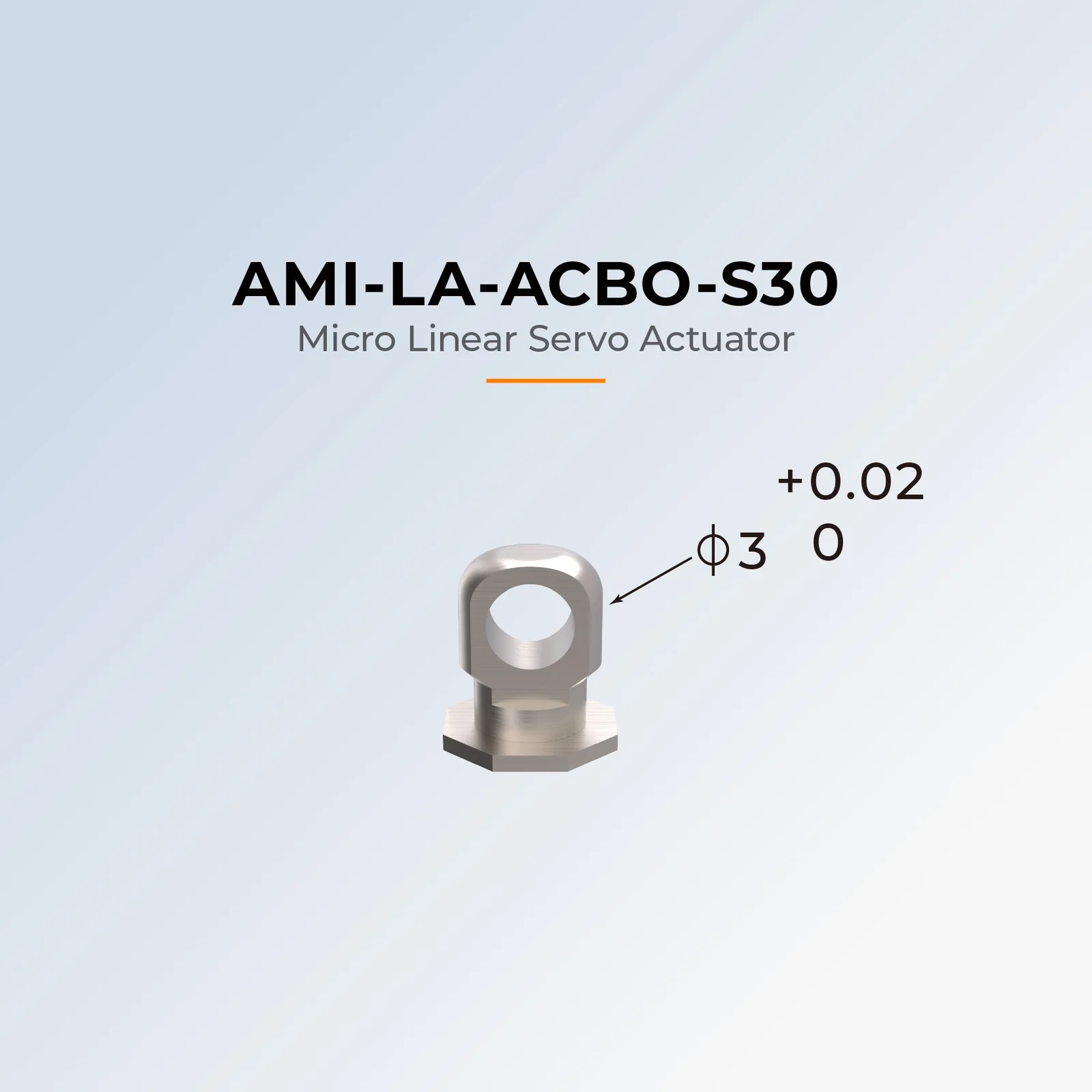

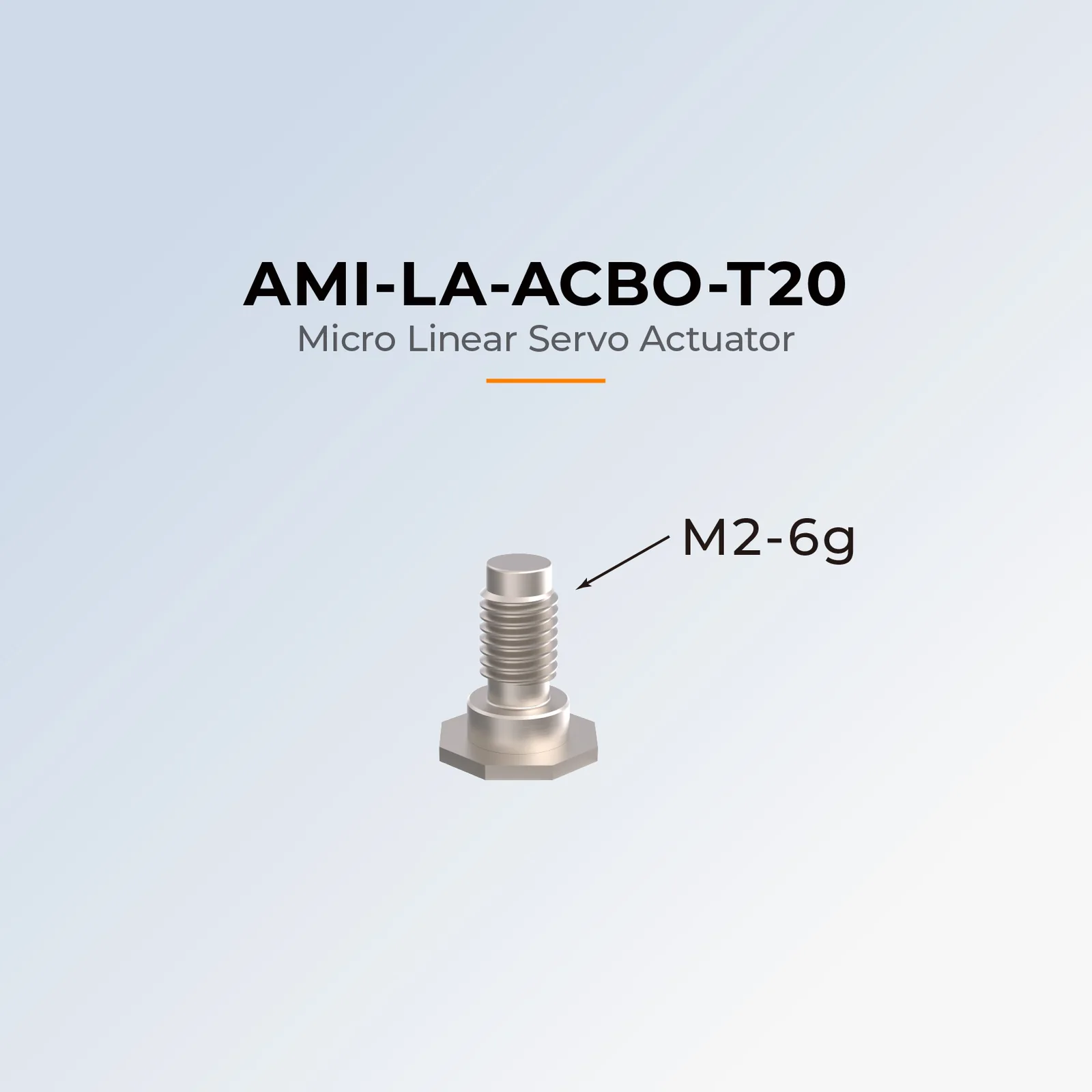

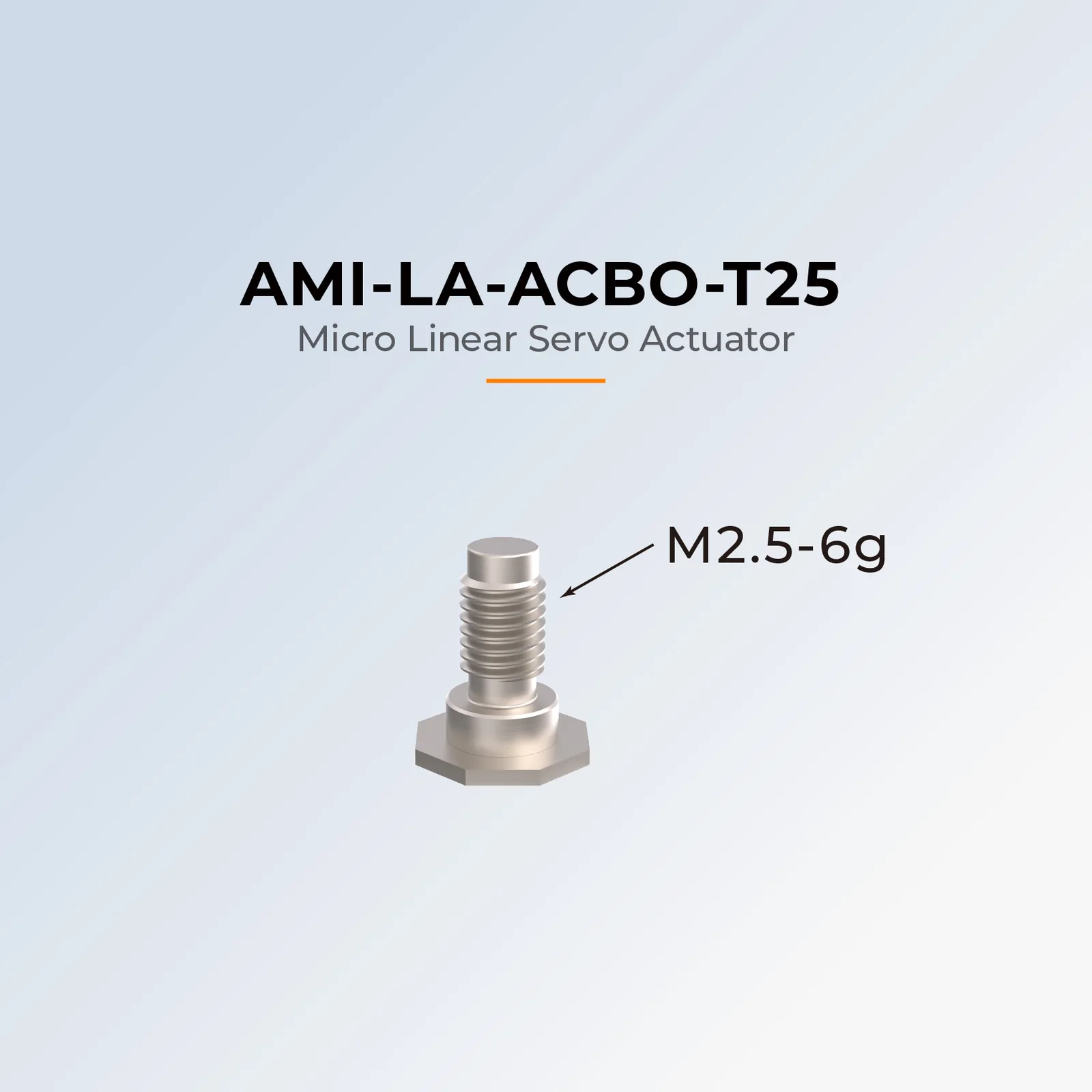

| Arbeitsenden | S20: Öse mit Bohrung Ø2 (+0,02/0) mm, Dicke 2 mm; S30: Öse Ø3 (+0,02/0) mm, Dicke 3 mm; T20: Zapfen M2-6g x 3 mm; T25: M2.5-6g x 3 mm; T30: M3-6g x 3,5 mm |
| Gesamtlänge | S20 / S30 / T20 / T25 / T30: 5,7 / 6,8 / 7,1 / 7,1 / 7,6 mm |
| Überstand nach Einbau | Lochmitte 2,8 mm hinter der Rückwand (S20, S30); Zapfen 5,3 / 5,3 / 5,8 mm (T20 / T25 / T30) |
| Bunddurchmesser | Ø4 mm |
| Kompatible Baureihen | LA und LAS (alle Hübe); nicht LAF/LASF (Gewinde mit Lager) und nicht BLA |
| Gehäusematerial | vom Hersteller nicht angegeben |
| Gewicht | vom Hersteller nicht angegeben |
Den Preis dieser Position kalkulieren wir individuell - er hängt von der Konfiguration ab. Senden Sie uns eine Anfrage, wir antworten in der Regel innerhalb eines Werktages.
Downloads
- Mikro-Linearaktuatoren - mechanisches Handbuch (EN, PDF)PDF des Herstellers
Achtkantschnittstelle, Einbauwinkel, Zeichnungen der fünf Kupplungen, Bolzen.
- Download Center von Inspire RobotsHerstellerseite
Handbücher des Herstellers.
Versand
Versand in der Herstellerverpackung aus dem Lager in Aachen; Gewicht und Maße der Sendung nennt der Hersteller nicht, wir geben sie im Angebot an.
Lieferzeit: ca. 10 Tage ab Auftragsbestätigung. Den verbindlichen Termin nennen wir in der Auftragsbestätigung.
