Die Luxonis OAK-1 Lite - Fixed Focus ist eine KI-Kamera ohne Tiefenmessung, die Lite-Version der OAK-1 mit RVC2-Prozessor und 13-MP-Farbkamera IMX214 bis 35 fps. Das Fixfokus-Objektiv ohne bewegliche Linse liefert ab 50 cm auch bei starken Vibrationen ein scharfes Bild, etwa auf Drohnen, Mährobotern und Fahrzeugen. Gewicht 53 g, ohne USB-C-Kabel.
Versand als Paket nach Deutschland, Österreich und in die Schweiz: 18 EUR inkl. MwSt. Gewicht mit Verpackung: ca. 0,4 kg. Verkauf ausschließlich an Unternehmen, Institutionen und Hochschulen.
Lieferzeit: ca. 7 Tage ab Auftragsbestätigung.
Weitere Varianten dieses Modells
- Luxonis OAK-1 Lite - Auto Focus - Farbe 13 MP mit Autofokus ab 8 cm
- ab 50 cm
- RGB-Schärfe
- 13 MP
- RGB-Kamera
- 53 g
- Gewicht
Produktbeschreibung
Die Luxonis OAK-1 Lite in der Fixfokus-Version (SKU A00567): 13-MP-Farbkamera IMX214 mit mechanisch befestigter Linse, scharf ab 50 cm; ohne bewegliche Teile im Objektiv empfiehlt der Hersteller sie dort, wo starke Vibrationen auftreten - auf Drohnen, Mährobotern und Fahrzeugen.
Die OAK-1 Lite ist die Lite-Version der OAK-1: dasselbe Aluminiumgehäuse mit 36 × 54,5 × 27,8 mm (53 g) und derselbe Prozessor RVC2 mit 4 TOPS, aber ein anderes Farbmodul - 13 MP IMX214, bis 35 fps. Neuronale Netze, Bildverarbeitung und Videokodierung laufen in der Kamera, Strom und Daten über ein USB-C-Kabel (bis ca. 5 W). Erhältlich mit Autofokus oder Fixfokus; im Lieferumfang sind Kamera und Reinigungstuch, das USB-Kabel wählt man separat.
In der Kamera arbeitet der RVC2: 4 TOPS, davon 1,4 TOPS für neuronale Netze, und jedes Modell nach Konvertierung, auch mit eigener Architektur. Neben der Inferenz entzerrt, skaliert und beschneidet der Chip das Bild (ImageManip), erkennt Kanten, verfolgt Merkmale und Objekte in 2D, und der Encoder beherrscht H.264, H.265 und MJPEG bis 4K bei 30 fps. Der Rechner erhält fertige Ergebnisse statt Rohbild, was Prozessor und Leitung entlastet.
Der Sensor IMX214 hat 13 MP (4208 × 3120), Pixel 1,12 µm, Format 1/3,1" und ein Objektiv F2,2 mit 3,37 mm Brennweite; das Sichtfeld beträgt 81° / 69° / 54° (diagonal, horizontal, vertikal). Maximal liefert er 35 fps - laut Sensordokumentation bei 1080p, volle 13 MP bis 30 fps. Der Autofokus stellt ab 8 cm scharf und eignet sich laut Hersteller für Objekte in 8-50 cm Abstand; der Fixfokus ist ab 50 cm scharf und wird bei starken Vibrationen empfohlen. Wer einen besseren Sensor braucht, dem nennt der Hersteller die OAK-1 mit IMX378 oder die OAK-1 MAX mit IMX582 und 32 MP.

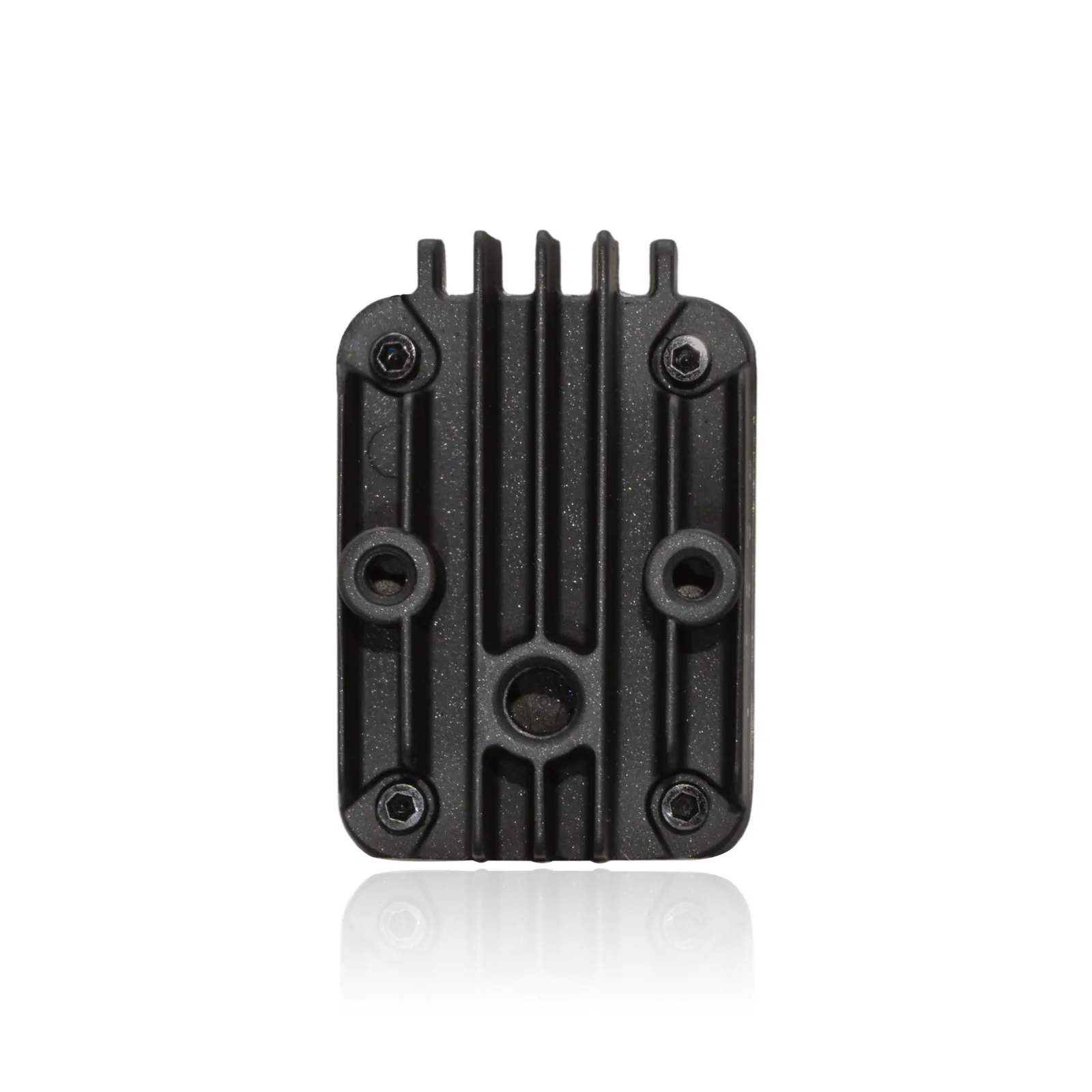

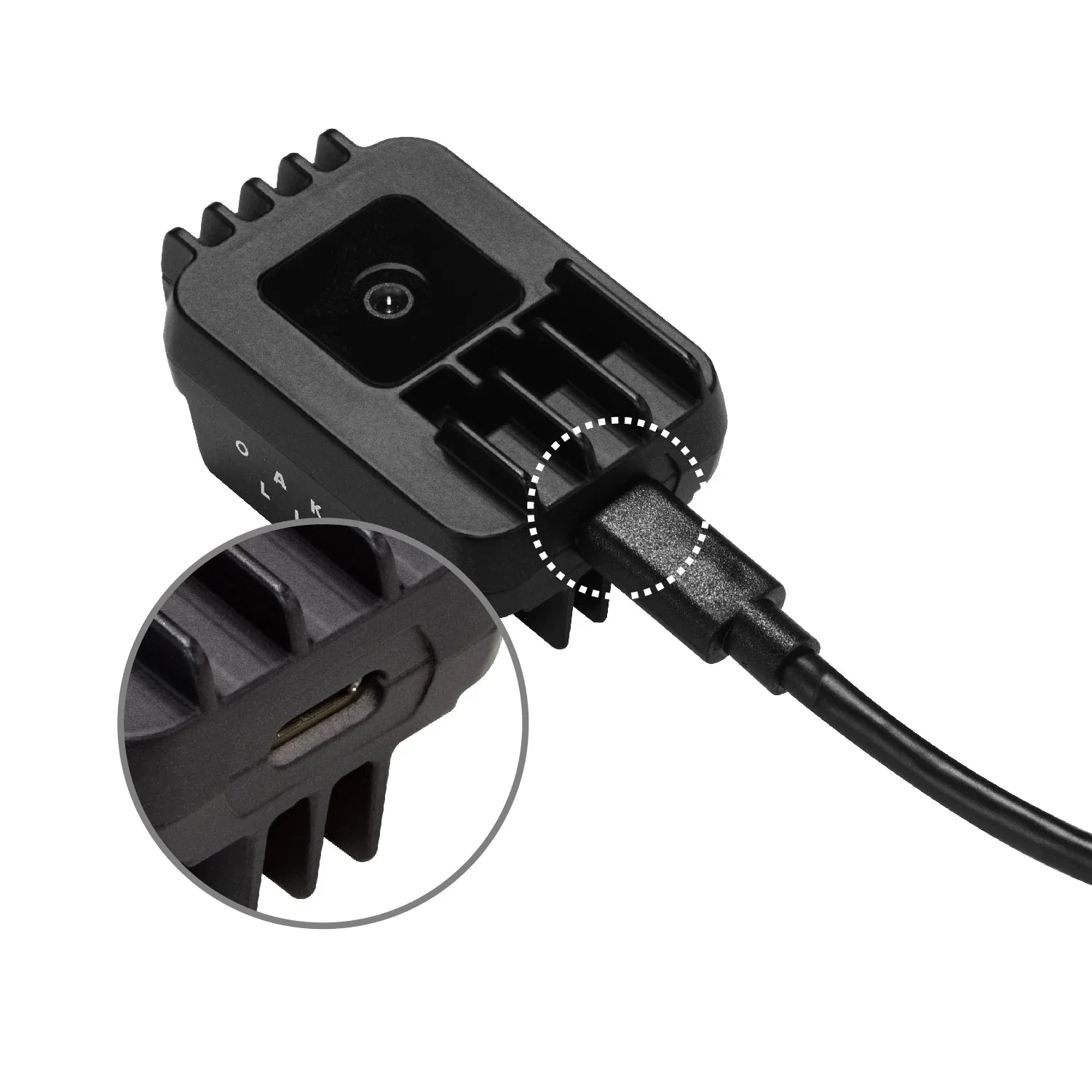

Das Gehäuse entspricht der OAK-1: Aluminium in Industriequalität mit Gorilla Glass, 1/4"-Stativgewinde und zwei M4-Bohrungen an der Rückseite. Der USB-C-Anschluss arbeitet mit USB 2 und USB 3.2 Gen 1 (5 Gbit/s); der Hersteller empfiehlt ein USB3-Kabel und eine externe Versorgung, etwa über einen aktiven USB3-Hub, da OAK-Kameras 500 bis 900 mA aufnehmen. Arbeitsbereich -20 bis 50 °C bei voller Prozessorlast; überschreitet der RVC2 105 °C, schaltet DepthAI das Gerät ab.
Aufbau und Komponenten

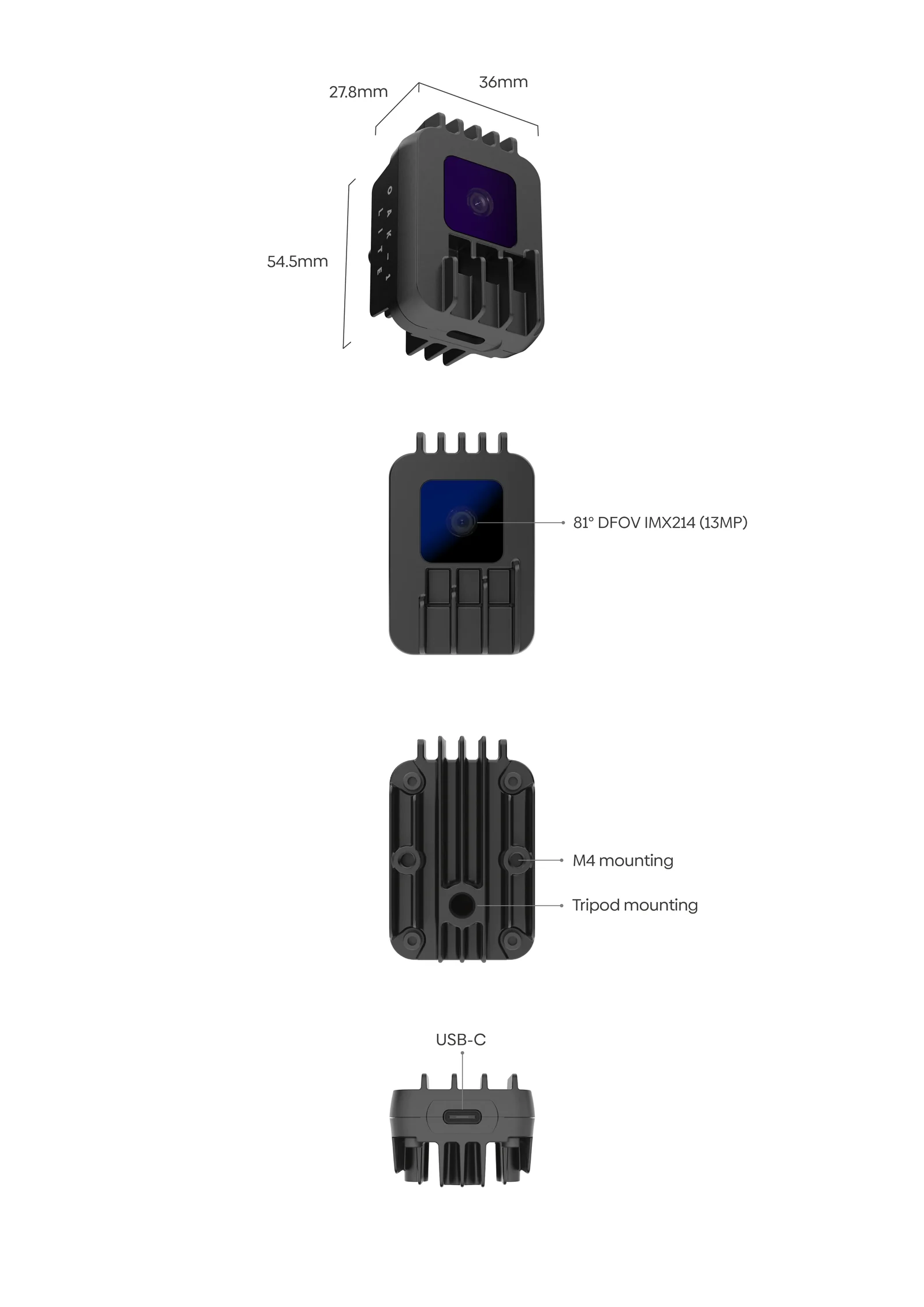

Herstellergrafik: Ansicht mit den Maßen 36 × 54,5 × 27,8 mm und Aufdruck OAK-1 LITE an der Seite, Front mit Farbkamera IMX214, 13 MP (81° diagonal, wie in der Herstellertabelle), Rückseite mit zwei M4-Bohrungen und Stativgewinde, Unterseite mit USB-C-Anschluss.
Funktionen
KI in der Kamera: 4 TOPS
Der RVC2 führt neuronale Netze in der Kamera aus, auch eigene nach Konvertierung; beim Rechner kommen fertige Ergebnisse an.
Video H.264, H.265 und MJPEG
RVC2-Encoder bis 4K bei 30 fps; Entzerrung, Skalierung und Zuschnitt ohne Rechner.
OAK-1-Gehäuse in der Lite-Version
Aluminium und Gorilla Glass, 36 × 54,5 × 27,8 mm, 53 g; 1/4"-Gewinde und zwei M4-Bohrungen.
USB-C: Strom und Daten
USB 3.2 Gen 1 (5 Gbit/s) oder USB 2, bis ca. 5 W; das USB-C-Kabel wählt man separat.
13-MP-Farbkamera mit Fixfokus
IMX214 mit 4208 × 3120, bis 35 fps, fixierte Linse: scharfes Bild ab 50 cm auch bei Vibrationen.
Anwendungen
Fahrende und fliegende Plattformen
Fixfokus ohne bewegliche Linse, vom Hersteller bei starken Vibrationen empfohlen: Kamera für Drohne, Mähroboter oder Fahrzeug, 53 g, Versorgung über USB-C.
Erste KI-Projekte und Lehre
Dieselbe RVC2-Plattform und DepthAI-Bibliothek wie bei den übrigen OAK-Kameras: Lehrveranstaltungen zu maschinellem Sehen, Prototypen für Erkennung und Klassifizierung, Tests eigener Modelle.
Automation und Sichtprüfung
Erkennung und Klassifizierung von Teilen am Arbeitsplatz; 13 MP bieten Reserve, um Bildausschnitte in der Kamera auszuschneiden.
Robotik und Überwachung
Kleines USB-Modul für den Roboter oder Kamera mit Bildanalyse vor Ort; das Datenblatt nennt Robotik, Industrieautomation und Sicherheitssysteme.
Welche OAK-1 passt?
OAK-1: IMX378 mit 12 MP mit Autofokus oder Fixfokus oder OV9782 mit 1 MP und Global Shutter. OAK-1 Lite: IMX214 mit 13 MP bis 35 fps, USB-Kabel separat. OAK-1 W und Lite W: Weitwinkel 117-150° diagonal. OAK-1 MAX: IMX582 mit 32 MP und HDR. OAK-1 PoE und W PoE: Gigabit-Ethernet mit PoE-Versorgung und Gehäuse IP67. Alle haben den Prozessor RVC2 (4 TOPS) und messen keine Entfernung - dafür gibt es die OAK-D-Kameras.
Wichtigste Komponenten
Ein voll konfiguriertes Modell KANN enthalten:
- Kamera OAK-1 LiteModul mit 13-MP-Farbkamera IMX214 und Prozessor RVC2 im Aluminiumgehäuse; USB-Kabel separat.
- ReinigungstuchFür die Frontscheibe aus Gorilla Glass.
Kameras und Sensoren
Die OAK-1 Lite gibt es in zwei Varianten, die sich nur im Objektiv der Farbkamera IMX214 unterscheiden. Beim Autofokus bewegt ein Elektromagnet die Linse: scharf ab 8 cm, empfohlen für Objekte in 8-50 cm Abstand, die Fokusposition lässt sich in DepthAI manuell setzen. Beim Fixfokus ist die Linse mechanisch fixiert: scharf ab 50 cm und unempfindlich gegen starke Vibrationen (Drohnen, Mähroboter, Fahrzeuge). Beide Varianten sehen Objekte ab 50 cm klar.
| Parameter | Autofokus Farbkamera, SKU A00568 | diese Seite Fixfokus Farbkamera, SKU A00567 |
|---|---|---|
| Sensor | IMX214 (PY047) | IMX214 (PY062) |
| Sichtfeld DFOV / HFOV / VFOV | 81° / 69° / 54° | 81° / 69° / 54° |
| Auflösung | bis 13 MP (4208 × 3120) | bis 13 MP (4208 × 3120) |
| Fokus * | AF: ab 8 cm bis ∞ | FF: ab 50 cm bis ∞ |
| Max. Bildrate | bis 35 fps | bis 35 fps |
| Spektralbereich | sichtbares Licht | sichtbares Licht |
| Filter | IR-Sperrfilter 650 nm | IR-Sperrfilter 650 nm |
| Verschluss | Rolling Shutter | Rolling Shutter |
| Sensorgröße | 1/3,1" | 1/3,1" |
| Blende | F2,2 ± 5 % | F2,2 ± 5 % |
| Effektive Brennweite | 3,37 mm | 3,37 mm |
| Pixelgröße | 1,12 µm | 1,12 µm |
| Modi in DepthAI (RVC2) ** | 13 MP bis 30 fps; 12 MP und 4K (Ausschnitt) bis 30 fps; 1080p bis 35 fps | 13 MP bis 30 fps; 12 MP und 4K (Ausschnitt) bis 30 fps; 1080p bis 35 fps |
* Laut Hersteller gelten gewisse Einschränkungen; Details auf Anfrage. ** Auflösungen und Bildraten laut Sensordokumentation des Herstellers (docs.luxonis.com).
Andere Kamera gesucht?
- Luxonis OAK-1 - Auto Focus Besserer Sensor: IMX378 mit 12 MP, bis 60 fps, Pixel 1,55 µm.
- Luxonis OAK-1 MAX Höchste Auflösung der Familie: IMX582 mit 32 MP und HDR.
Technische Details
Prozessor RVC2 in der Kamera
- 4 TOPS Rechenleistung, davon 1,4 TOPS für neuronale Netze
- jedes KI-Modell, auch mit eigener Architektur, nach Konvertierung in das RVC2-Format
- Videokodierung H.264, H.265 und MJPEG: 4K bei 30 fps, 1080p bei 60 fps
- Bildverarbeitung: Entzerrung, Skalierung und Zuschnitt (ImageManip), Kantenerkennung, Merkmalsverfolgung, eigene CV-Funktionen
- Objektverfolgung in 2D (ObjectTracker)
- eigene Logik direkt in der Kamera (On-Device-Programmierung in DepthAI)
Stromversorgung und Leistungsaufnahme
Den Großteil der Energie nimmt der RVC2 auf, die Leistungsaufnahme hängt also von der Last ab; eine niedrigere Bildrate in der gesamten Pipeline senkt sie. Ein USB-2-Port liefert bis 500 mA, USB 3 bis 900 mA, OAK-Kameras nehmen je nach Modell und Last 500 bis 900 mA auf, mit kurzen Spitzen bis 2 W bei Videokodierung und Inferenz. Der Hersteller empfiehlt daher eine externe Versorgung: aktiver USB3-Hub oder Y-Adapter. Ein USB-Kabel liegt nicht bei - für die volle Bandbreite ist ein USB3-Kabel mit USB-C-Stecker nötig.
- Anschluss
- USB-C, USB 3.2 Gen 1 (5 Gbit/s): Strom und Daten
- Grundlast und Kamerastream
- 2,5-3 W
- KI-Subsystem
- bis 1 W
- Videoencoder
- bis 0,5 W
- Gesamt, alle Funktionen auf 100 %
- bis ca. 5 W
- Spannung und Strom (Datenblatt)
- 5 V, max. 5,25 V; bis 2 A
- Bedarf (Datenblatt)
- 4-7,5 W, typisch 5 W; nach dem Start ohne Last 2,5 W
Versorgung der OAK-USB-Kameras - Leitfaden des Herstellers (EN)
Betriebsbedingungen
- Umgebungstemperatur -20 bis 50 °C bei voller Prozessorlast
- der RVC2 darf dauerhaft bei 105 °C arbeiten; darüber schaltet DepthAI das Gerät ab, um den Chip zu schützen
- US-Exportklassifizierung: EAR99
Gehäuse und Montage
- Material
- Aluminium in Industriequalität, Frontscheibe aus Gorilla Glass
- Befestigung
- Stativgewinde 1/4" und zwei M4-Bohrungen im Abstand von 2,5 cm an der Rückseite
- Anschluss
- USB-C an der Unterseite
- Abmessungen
- 36 × 54,5 × 27,8 mm
- Gewicht
- 53 g
Inbetriebnahme (USB)
- Windows und macOS: kein Installationsskript nötig; Linux: eine udev-Regel für Movidius-Geräte (Befehl im Leitfaden des Herstellers)
- OAK Viewer: Anwendung des Herstellers für Bildvorschau und Verbindungstest
- die Kamera startet vom Rechner (USB-Boot): DepthAI lädt Firmware, Verarbeitungspipeline und Modelle über USB
- USB3-Kabel (im USB-A-Stecker meist ein blauer Einsatz); über 2 m empfiehlt der Hersteller ein aktives USB3-Kabel
- Raspberry Pi: alle USB-Ports zusammen liefern bis 1,2 A - bei mehreren USB-Geräten ist eine externe Versorgung nötig
Inbetriebnahme der OAK-USB-Kameras - Leitfaden des Herstellers (EN)
DepthAI-Funktionen und Kompatibilität
Laut Herstellergrafik: Funktionen aller OAK-Kameras, die auch dieses Modell bietet.
- Inferenz neuronaler Netze
- Entzerrung (Warp, Dewarp)
- Objektverfolgung
- Kodierung H.264 und H.265
- Merkmalsverfolgung
- Kodierung MJPEG
- Zoom, der der Bewegung folgt
- Eckenerkennung
- Python (DepthAI)
- USB Video Class (UVC)
- voll kompatibel mit OpenVINO
Spezifikation
| Typ | KI-Kamera mit einer 13-MP-Farbkamera und Prozessor Luxonis RVC2 (Movidius Myriad X), ohne Tiefenmessung; Lite-Version der OAK-1 |
| KI-Leistung | Prozessor Luxonis RVC2: 4 TOPS, davon 1,4 TOPS für neuronale Netze; jedes KI-Modell, auch mit eigener Architektur, nach Konvertierung |
| Video-Encoding | H.264, H.265, MJPEG; 4K bei 30 fps, 1080p bei 60 fps |
| Software | DepthAI (C++ und Python): ImageManip (Entzerrung, Skalierung, Zuschnitt), Kantenerkennung, Merkmalsverfolgung, ObjectTracker 2D, eigene CV-Funktionen und Logik direkt in der Kamera; OAK Viewer; ROS-Code des Herstellers (depthai-ros) |
| Datenschnittstelle | USB-C, USB 3.2 Gen 1 (5 Gbit/s); Strom und Daten über ein Kabel; Betrieb auch an USB 2 |
| Versorgung | über USB-C, Strom und Daten über ein Kabel; der Hersteller empfiehlt eine externe Versorgung (aktiver USB3-Hub oder Y-Adapter) |
| Versorgungsspannung | 5 V, max. 5,25 V; Grenzbereich 3,5-5,5 V (Datenblatt) |
| Betriebsstrom | Eingangsstrom bis 2 A (Datenblatt); OAK-Kameras nehmen je nach Modell und Last 500-900 mA auf (USB-Leitfaden) |
| Integration | voll kompatibel mit OpenVINO, USB Video Class (UVC), Python (Herstellergrafik) |
| Leistungsaufnahme | bis ca. 5 W mit allen Funktionen auf 100 % (Grundlast und Kamerastream 2,5-3 W, KI bis 1 W, Videoencoder bis 0,5 W); Datenblatt: Bedarf 4-7,5 W, typisch 5 W, nach dem Start ohne Last 2,5 W |
| Speicher | EEPROM I2C 32 kbit; die Kamera startet vom Rechner (USB-Boot): DepthAI lädt Firmware, Verarbeitungspipeline und Modelle |
| Kompatibilität | Rechner mit Windows, macOS und Linux (unter Linux eine udev-Regel), auch Raspberry Pi; DepthAI in Python und C++ |
| Betriebstemperatur | -20 bis 50 °C (Umgebung, volle Prozessorlast); über 105 °C am Prozessor schaltet DepthAI das Gerät ab |
| Montage | Stativgewinde 1/4" und zwei M4-Bohrungen im Abstand von 2,5 cm an der Rückseite |
| Bauform | Aluminium in Industriequalität, Frontscheibe aus Gorilla Glass |
| Abmessungen | 36 × 54,5 × 27,8 mm |
| Gewicht | 53 g |
| Lieferumfang | Kamera OAK-1 Lite, Reinigungstuch; ein USB-Kabel liegt nicht bei |
| Zertifizierung | CE (Richtlinien EMV 2014/30/EU und RoHS 2011/65/EU), FCC Part 15, Klasse A - Erklärung des Herstellers |
| US-Exportklassifizierung | EAR99 |
| RGB-Sensor | IMX214 (PY062) mit Fixfokus: 13 MP (4208 × 3120) bis 35 fps, scharf ab 50 cm, Rolling Shutter, Sichtfeld 81° / 69° / 54°, 1/3,1", F2,2, f = 3,37 mm, Pixel 1,12 µm, IR-Sperrfilter 650 nm |
| Modellvarianten | A00567 - diese Seite; weitere Varianten (eigene Seiten): A00568 (Autofokus) |
Downloads
- OAK-1 Lite - Datenblatt (EN, PDF)PDF des Herstellers
Elektrische Kennwerte, Sensor und Maßzeichnung.
- OAK-1 Lite - HerstellerdokumentationSeite des Herstellers
Varianten, Sensoren, Stromversorgung und Betriebstemperatur.
- OAK-1 Lite - 3D-Modelle des Gehäuses (GitHub des Herstellers)Dateien des Herstellers
Dateien für Halterungen und Einbau.
- CE- und FCC-Konformitätserklärung (PDF)PDF des Herstellers
Dokument des Herstellers für OAK-1, OAK-1 Lite, OAK-1 W, OAK-1 Lite W und OAK-1 MAX.
- Inbetriebnahme der OAK-USB-Kameras - Leitfaden des HerstellersSeite des Herstellers
Installation, Stromversorgung, Kabel und Verbindungsdiagnose.
- DepthAI - SoftwaredokumentationSeite des Herstellers
Bibliothek des Herstellers für C++ und Python: neuronale Netze, Bildverarbeitung, Beispiele.
- depthai-ros - ROS-Code des Herstellers (GitHub)Quellcode des Herstellers
ROS-Pakete des Herstellers für OAK-Kameras.
