Die Luxonis OAK-1 MAX ist eine KI-Kamera ohne Tiefenmessung mit einer Farbkamera und RVC2-Prozessor im OAK-1-Gehäuse, angeschlossen über USB-C. Der 32-MP-Sensor IMX582 mit HDR und Autofokus ab 20 cm bietet die höchste Auflösung unter den USB-Modellen der OAK-1, für feine Details auf großer Fläche und kontrastreiche Szenen. In 4K bis 42 fps, Gewicht 53 g.
Versand als Paket nach Deutschland, Österreich und in die Schweiz: 18 EUR inkl. MwSt. Gewicht mit Verpackung: ca. 0,4 kg. Verkauf ausschließlich an Unternehmen, Institutionen und Hochschulen.
Lieferzeit: ca. 7 Tage ab Auftragsbestätigung.
- 32 MP
- RGB-Kamera
- ab 20 cm
- RGB-Schärfe
- 4 TOPS
- KI in der Kamera
Produktbeschreibung
Die OAK-1 MAX bietet die höchste Auflösung der OAK-1-Familie: Farbkamera mit 32 MP, Sensor IMX582, HDR auf dem Sensor und Autofokus ab 20 cm, im selben Aluminiumgehäuse mit 36 × 54,5 × 27,8 mm (53 g) wie die OAK-1. Der Prozessor RVC2 mit 4 TOPS führt neuronale Netze aus, verarbeitet das Bild und kodiert Video in der Kamera, Strom und Daten laufen über ein USB-C-Kabel (bis ca. 5 W).
Der Sensor IMX582 hat das Format 1/2" und 0,8-µm-Pixel, das Objektiv F1,79 eine Brennweite von 4,74 mm, der Autofokus stellt ab 20 cm scharf. Laut Herstellerdokumentation unterstützt der RVC2 drei Modi: 32 MP (5312 × 6000, Breite beschnitten) bis 10 fps, 12 MP (4000 × 3000, volles Sichtfeld) bis 30 fps und 4K (3840 × 2160) bis 42 fps. Das Sichtfeld gibt der Hersteller mit 71° / 45° / 55° an (diagonal, horizontal, vertikal). HDR arbeitet auf dem Sensor selbst und ist auch am RVC2 nutzbar.
Der RVC2 liefert 4 TOPS, davon 1,4 TOPS für neuronale Netze, führt jedes Modell nach Konvertierung aus, entzerrt, skaliert und beschneidet das Bild (ImageManip), verfolgt Merkmale und Objekte in 2D und kodiert H.264, H.265 und MJPEG (4K bei 30 fps, 1080p bei 60 fps). Ein 32-MP-Bild belegt viel Speicher, und die Kamera hat als Embedded-Gerät wenig davon - der Hersteller empfiehlt, bei höchster Auflösung die Zahl der Kamerapuffer in DepthAI zu verringern.

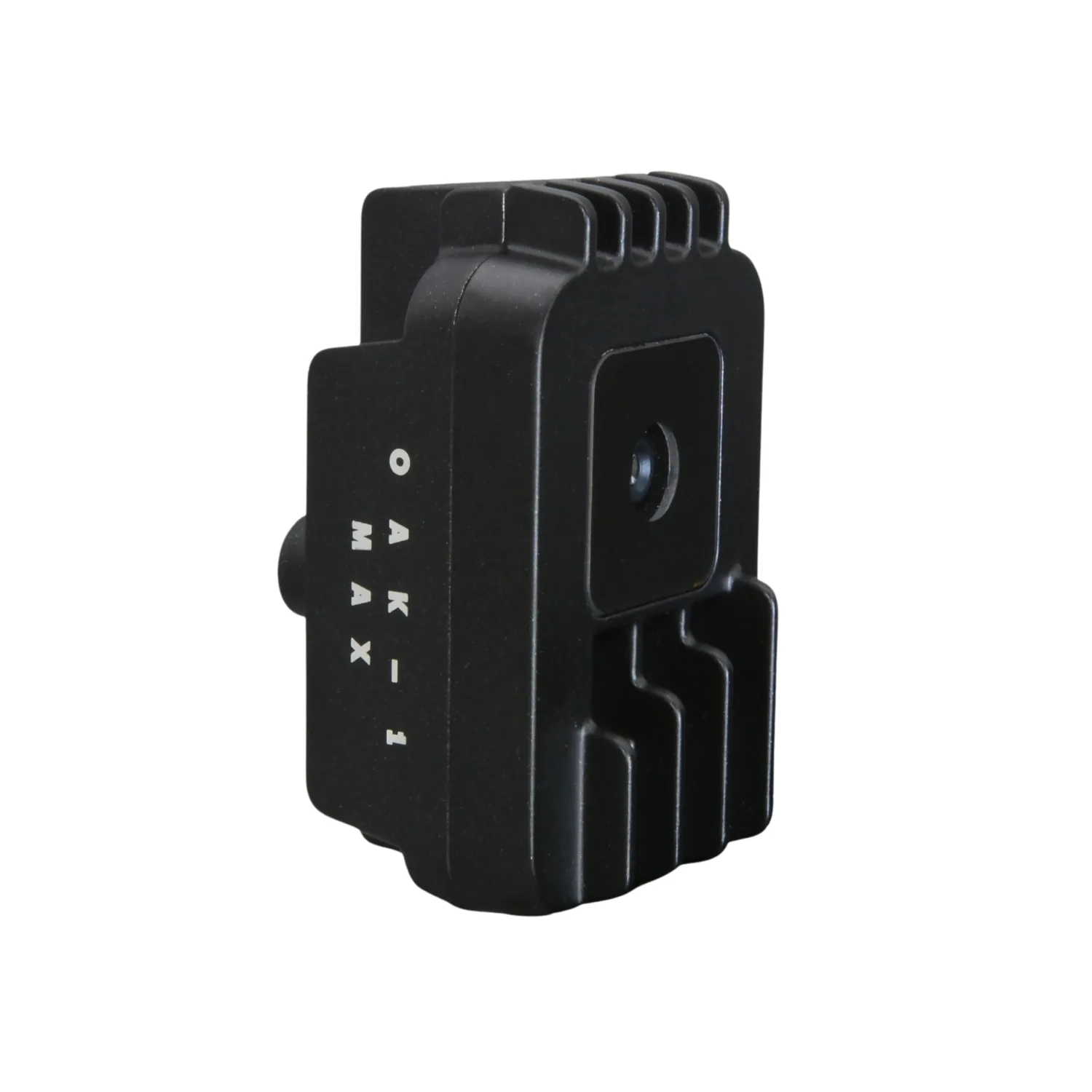

Das Gehäuse aus Aluminium in Industriequalität hat eine Frontscheibe aus Gorilla Glass, ein 1/4"-Stativgewinde und zwei M4-Bohrungen an der Rückseite. USB-C arbeitet mit USB 2 und USB 3.2 Gen 1 (5 Gbit/s); für die volle Bandbreite empfiehlt der Hersteller ein USB3-Kabel sowie eine externe Versorgung, etwa einen aktiven USB3-Hub. Die Kamera arbeitet bei -20 bis 50 °C unter voller Prozessorlast; im Lieferumfang sind ein USB-C/USB-A-Kabel 1 m und ein Reinigungstuch.
Aufbau und Komponenten

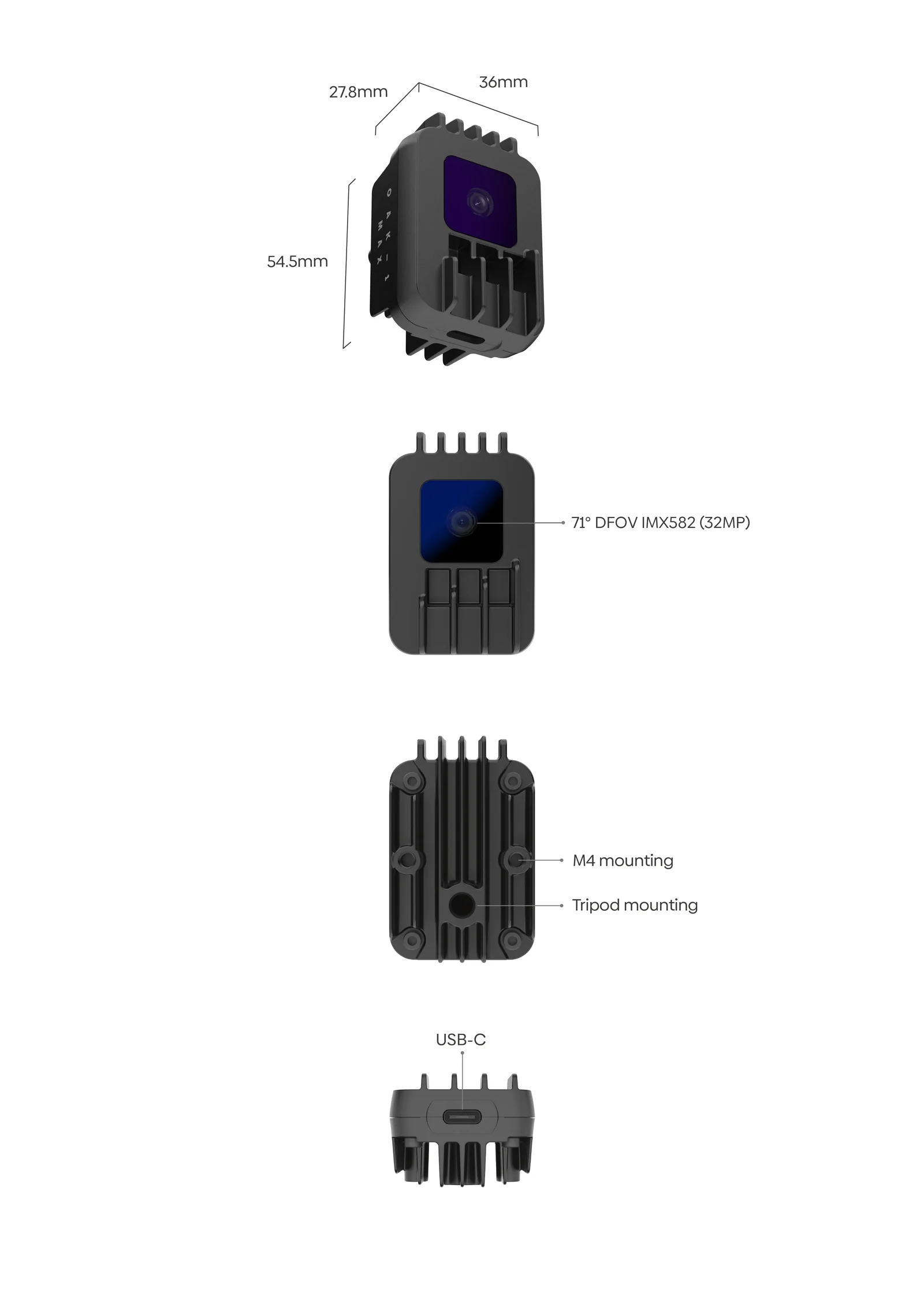

Herstellergrafik: Ansicht mit den Maßen 36 × 54,5 × 27,8 mm und Aufdruck OAK-1 MAX an der Seite, Front mit Kamera IMX582, 32 MP (71° diagonal, wie in der Herstellertabelle), Rückseite mit zwei M4-Bohrungen und Stativgewinde, Unterseite mit USB-C-Anschluss.
Funktionen
32-MP-Farbe mit HDR
IMX582: 32 MP bis 10 fps, 12 MP mit vollem Sichtfeld bis 30 fps, 4K bis 42 fps; HDR auf dem Sensor, Autofokus ab 20 cm.
KI in der Kamera: 4 TOPS
Der RVC2 führt neuronale Netze aus und verfolgt Objekte in 2D, ohne den Rechner zu belasten; 1,4 TOPS für KI.
Kodierung und Bildverarbeitung
H.264, H.265 und MJPEG (4K bei 30 fps), Entzerrung, Skalierung und Zuschnitt in der Kamera.
OAK-1-Gehäuse, 53 g
36 × 54,5 × 27,8 mm, Aluminium mit Gorilla Glass, 1/4"-Gewinde und M4-Bohrungen; ein USB-C-Kabel.
Anwendungen
Detailprüfung
32 MP machen kleine Merkmale auf großer Fläche sichtbar: Sichtprüfung, Lesen von Kennzeichnungen, Dokumentation des Arbeitsplatzes.
Szenen mit hohem Kontrast
HDR auf dem Sensor an Fenstern, Toren und hell beleuchteten Arbeitsplätzen neben Schatten; der Hersteller zeigt einen Vergleich in der Sensordokumentation.
Hochschulen und F&E
Hohe Auflösung für Datensätze und Tests von KI-Modellen auf dem RVC2; DepthAI in Python oder C++, ROS-Code des Herstellers für OAK-Kameras.
Welche OAK-1 passt?
OAK-1: IMX378 mit 12 MP mit Autofokus oder Fixfokus oder OV9782 mit 1 MP und Global Shutter. OAK-1 Lite: IMX214 mit 13 MP bis 35 fps, USB-Kabel separat. OAK-1 W und Lite W: Weitwinkel 117-150° diagonal. OAK-1 MAX: IMX582 mit 32 MP und HDR. OAK-1 PoE und W PoE: Gigabit-Ethernet mit PoE-Versorgung und Gehäuse IP67. Alle haben den Prozessor RVC2 (4 TOPS) und messen keine Entfernung - dafür gibt es die OAK-D-Kameras.
Wichtigste Komponenten
Ein voll konfiguriertes Modell KANN enthalten:
- Kamera OAK-1 MAXModul mit 32-MP-Farbkamera IMX582 und Prozessor RVC2 im Aluminiumgehäuse.
- Kabel USB-C / USB-A 1 m (USB-CA-1m)Strom und Daten über einen Rechneranschluss.
- ReinigungstuchFür die Frontscheibe aus Gorilla Glass.
Kameras und Sensoren
Die OAK-1 MAX hat eine Variante: Sensor IMX582 mit 32 MP, Autofokus ab 20 cm und HDR. Volle 32 MP sind ein Bild mit 5312 × 6000 und beschnittener Breite; das volle Sichtfeld des Sensors liefert der 12-MP-Modus (4000 × 3000). Das Sichtfeld 71° / 45° / 55° gibt der Hersteller an.
| Parameter | diese Seite IMX582, Autofokus Farbkamera, SKU OAK-1-MAX |
|---|---|
| Sensor | IMX582 (PY080) |
| Sichtfeld DFOV / HFOV / VFOV | 71° / 45° / 55° |
| Auflösung | bis 32 MP (5312 × 6000) |
| Fokus * | AF: ab 20 cm bis ∞ |
| Max. Bildrate | bis 42 fps |
| Spektralbereich | sichtbares Licht |
| Filter | IR-Sperrfilter 650 nm |
| Verschluss | Rolling Shutter |
| Sensorgröße | 1/2" |
| Blende | F1,79 ± 5 % |
| Effektive Brennweite | 4,74 mm |
| Pixelgröße | 0,8 µm |
| Modi in DepthAI (RVC2) ** | 32 MP (5312 × 6000, Breite beschnitten) bis 10 fps; 12 MP (4000 × 3000, volles Sichtfeld) bis 30 fps; 4K bis 42 fps |
* Laut Hersteller gelten gewisse Einschränkungen; Details auf Anfrage. ** Auflösungen und Bildraten laut Sensordokumentation des Herstellers (docs.luxonis.com).
Technische Details
Prozessor RVC2 in der Kamera
- 4 TOPS Rechenleistung, davon 1,4 TOPS für neuronale Netze
- jedes KI-Modell, auch mit eigener Architektur, nach Konvertierung in das RVC2-Format
- Videokodierung H.264, H.265 und MJPEG: 4K bei 30 fps, 1080p bei 60 fps
- Bildverarbeitung: Entzerrung, Skalierung und Zuschnitt (ImageManip), Kantenerkennung, Merkmalsverfolgung, eigene CV-Funktionen
- Objektverfolgung in 2D (ObjectTracker)
- eigene Logik direkt in der Kamera (On-Device-Programmierung in DepthAI)
Sensor IMX582 in DepthAI
- 32 MP (5312 × 6000) bis 10 fps - Modus mit beschnittener Bildbreite
- 12 MP (4000 × 3000) bis 30 fps - volles Sichtfeld des Sensors (Pixel-Binning)
- 4K (3840 × 2160) bis 42 fps
- HDR auf dem Sensor, auch am RVC2 nutzbar (der Hersteller zeigt einen Belichtungsvergleich in der Dokumentation)
- ein 32-MP-Bild belegt viel Speicher, die Kamera hat davon wenig - der Hersteller empfiehlt weniger Kamerapuffer in DepthAI
- manuell: Belichtungszeit ab 1 µs, niedrigste Bildrate 1,67 fps; automatisch: 3A (Belichtung, Weißabgleich, Autofokus)
Stromversorgung und Leistungsaufnahme
Den Großteil der Energie nimmt der RVC2 auf, die Leistungsaufnahme hängt also von der Last ab; eine niedrigere Bildrate in der gesamten Pipeline senkt sie. Ein USB-2-Port liefert bis 500 mA, USB 3 bis 900 mA, OAK-Kameras nehmen je nach Modell und Last 500 bis 900 mA auf, mit kurzen Spitzen bis 2 W bei Videokodierung und Inferenz. Der Hersteller empfiehlt daher eine externe Versorgung: aktiver USB3-Hub oder Y-Adapter.
- Anschluss
- USB-C, USB 3.2 Gen 1 (5 Gbit/s): Strom und Daten
- Grundlast und Kamerastream
- 2,5-3 W
- KI-Subsystem
- bis 1 W
- Videoencoder
- bis 0,5 W
- Gesamt, alle Funktionen auf 100 %
- bis ca. 5 W
- Spannung und Strom (Datenblatt)
- 5 V, max. 5,25 V; bis 2 A
- Bedarf (Datenblatt)
- 4-7,5 W, typisch 5 W; nach dem Start ohne Last 2,5 W
Versorgung der OAK-USB-Kameras - Leitfaden des Herstellers (EN)
Betriebsbedingungen
- Umgebungstemperatur -20 bis 50 °C bei voller Prozessorlast
- der RVC2 darf dauerhaft bei 105 °C arbeiten; darüber schaltet DepthAI das Gerät ab, um den Chip zu schützen
- US-Exportklassifizierung: EAR99
Gehäuse und Montage
- Material
- Aluminium in Industriequalität, Frontscheibe aus Gorilla Glass
- Befestigung

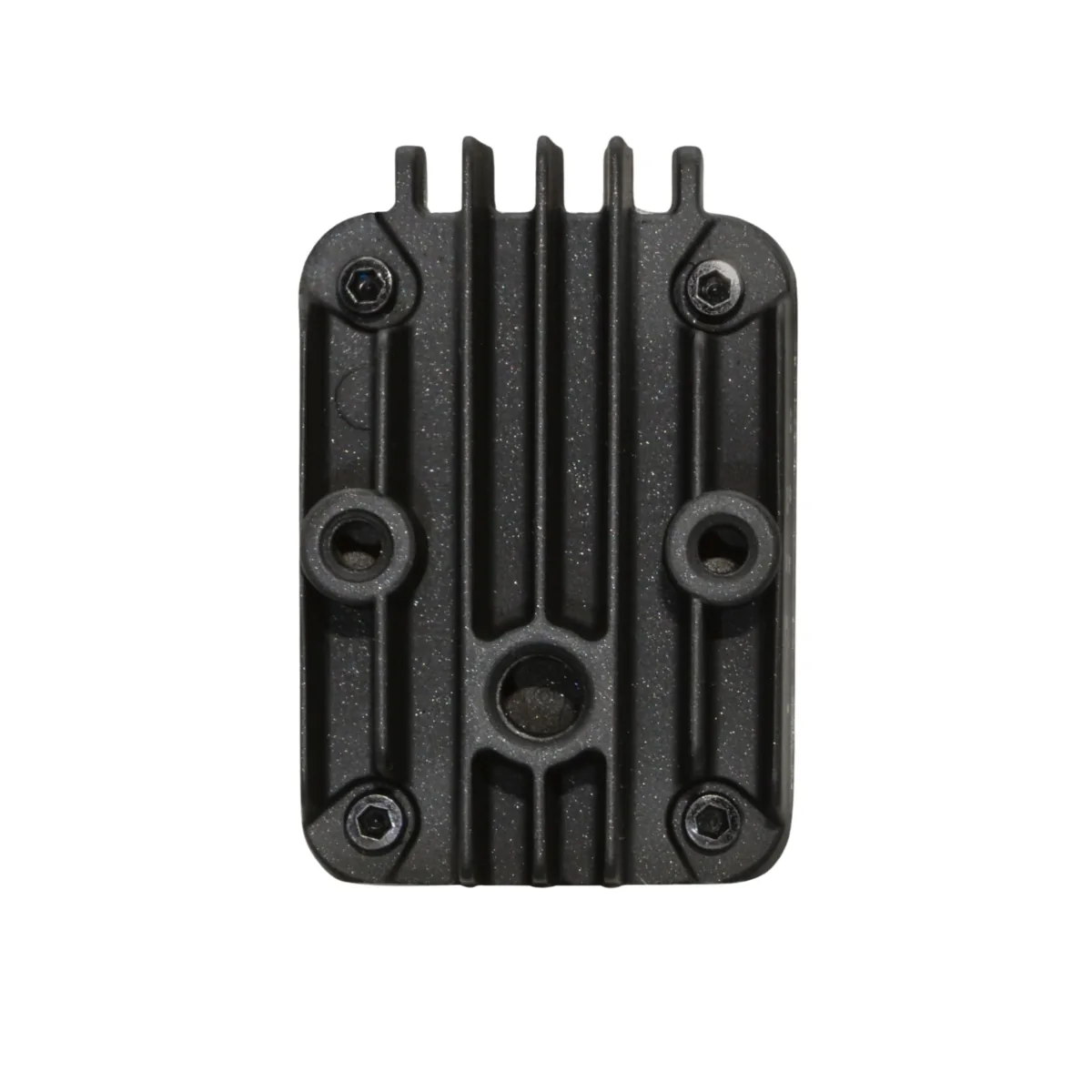

- Stativgewinde 1/4" und zwei M4-Bohrungen im Abstand von 2,5 cm an der Rückseite
- Anschluss

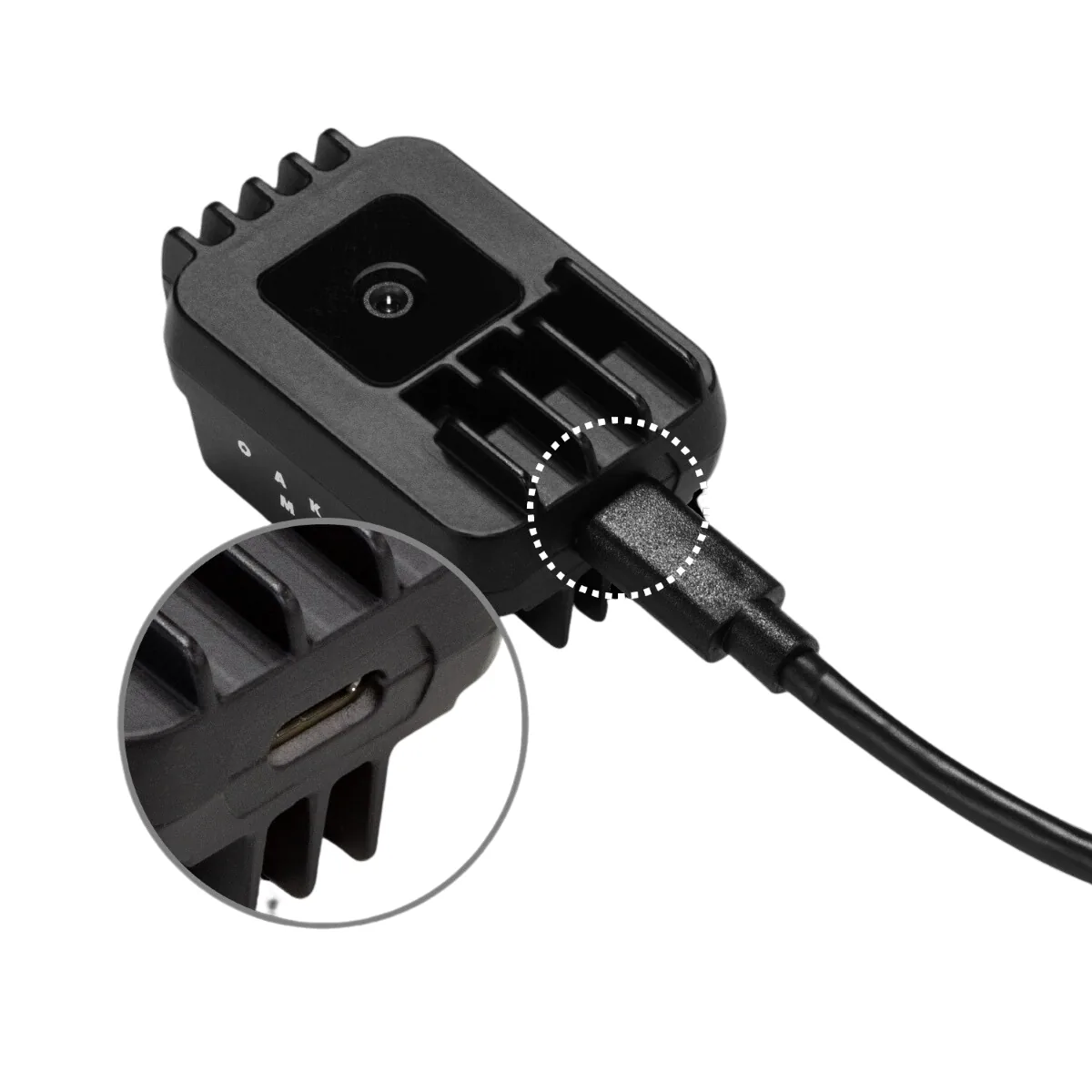

- USB-C an der Unterseite
- Abmessungen
- 36 × 54,5 × 27,8 mm
- Gewicht
- 53 g
Inbetriebnahme (USB)
- Windows und macOS: kein Installationsskript nötig; Linux: eine udev-Regel für Movidius-Geräte (Befehl im Leitfaden des Herstellers)
- OAK Viewer: Anwendung des Herstellers für Bildvorschau und Verbindungstest
- die Kamera startet vom Rechner (USB-Boot): DepthAI lädt Firmware, Verarbeitungspipeline und Modelle über USB
- USB3-Kabel (im USB-A-Stecker meist ein blauer Einsatz); über 2 m empfiehlt der Hersteller ein aktives USB3-Kabel
- Raspberry Pi: alle USB-Ports zusammen liefern bis 1,2 A - bei mehreren USB-Geräten ist eine externe Versorgung nötig
Inbetriebnahme der OAK-USB-Kameras - Leitfaden des Herstellers (EN)
DepthAI-Funktionen und Kompatibilität
Laut Herstellergrafik: Funktionen aller OAK-Kameras, die auch dieses Modell bietet.
- Inferenz neuronaler Netze
- Entzerrung (Warp, Dewarp)
- Objektverfolgung
- Kodierung H.264 und H.265
- Merkmalsverfolgung
- Kodierung MJPEG
- Zoom, der der Bewegung folgt
- Eckenerkennung
- Python (DepthAI)
- USB Video Class (UVC)
- voll kompatibel mit OpenVINO
Spezifikation
| Typ | KI-Kamera mit 32-MP-Farbkamera mit HDR und Prozessor Luxonis RVC2 (Movidius Myriad X), ohne Tiefenmessung |
| KI-Leistung | Prozessor Luxonis RVC2: 4 TOPS, davon 1,4 TOPS für neuronale Netze; jedes KI-Modell, auch mit eigener Architektur, nach Konvertierung |
| Video-Encoding | H.264, H.265, MJPEG; 4K bei 30 fps, 1080p bei 60 fps |
| Software | DepthAI (C++ und Python): ImageManip (Entzerrung, Skalierung, Zuschnitt), Kantenerkennung, Merkmalsverfolgung, ObjectTracker 2D, eigene CV-Funktionen und Logik direkt in der Kamera; OAK Viewer; ROS-Code des Herstellers (depthai-ros) |
| Datenschnittstelle | USB-C, USB 3.2 Gen 1 (5 Gbit/s); Strom und Daten über ein Kabel; Betrieb auch an USB 2 |
| Versorgung | über USB-C, Strom und Daten über ein Kabel; der Hersteller empfiehlt eine externe Versorgung (aktiver USB3-Hub oder Y-Adapter) |
| Versorgungsspannung | 5 V, max. 5,25 V; Grenzbereich 3,5-5,5 V (Datenblatt) |
| Betriebsstrom | Eingangsstrom bis 2 A (Datenblatt); OAK-Kameras nehmen je nach Modell und Last 500-900 mA auf (USB-Leitfaden) |
| Integration | voll kompatibel mit OpenVINO, USB Video Class (UVC), Python (Herstellergrafik) |
| Leistungsaufnahme | bis ca. 5 W mit allen Funktionen auf 100 % (Grundlast und Kamerastream 2,5-3 W, KI bis 1 W, Videoencoder bis 0,5 W); Datenblatt: Bedarf 4-7,5 W, typisch 5 W, nach dem Start ohne Last 2,5 W |
| Speicher | EEPROM I2C 32 kbit; die Kamera startet vom Rechner (USB-Boot): DepthAI lädt Firmware, Verarbeitungspipeline und Modelle |
| Kompatibilität | Rechner mit Windows, macOS und Linux (unter Linux eine udev-Regel), auch Raspberry Pi; DepthAI in Python und C++ |
| Betriebstemperatur | -20 bis 50 °C (Umgebung, volle Prozessorlast); über 105 °C am Prozessor schaltet DepthAI das Gerät ab |
| Montage | Stativgewinde 1/4" und zwei M4-Bohrungen im Abstand von 2,5 cm an der Rückseite |
| Bauform | Aluminium in Industriequalität, Frontscheibe aus Gorilla Glass |
| Abmessungen | 36 × 54,5 × 27,8 mm |
| Gewicht | 53 g |

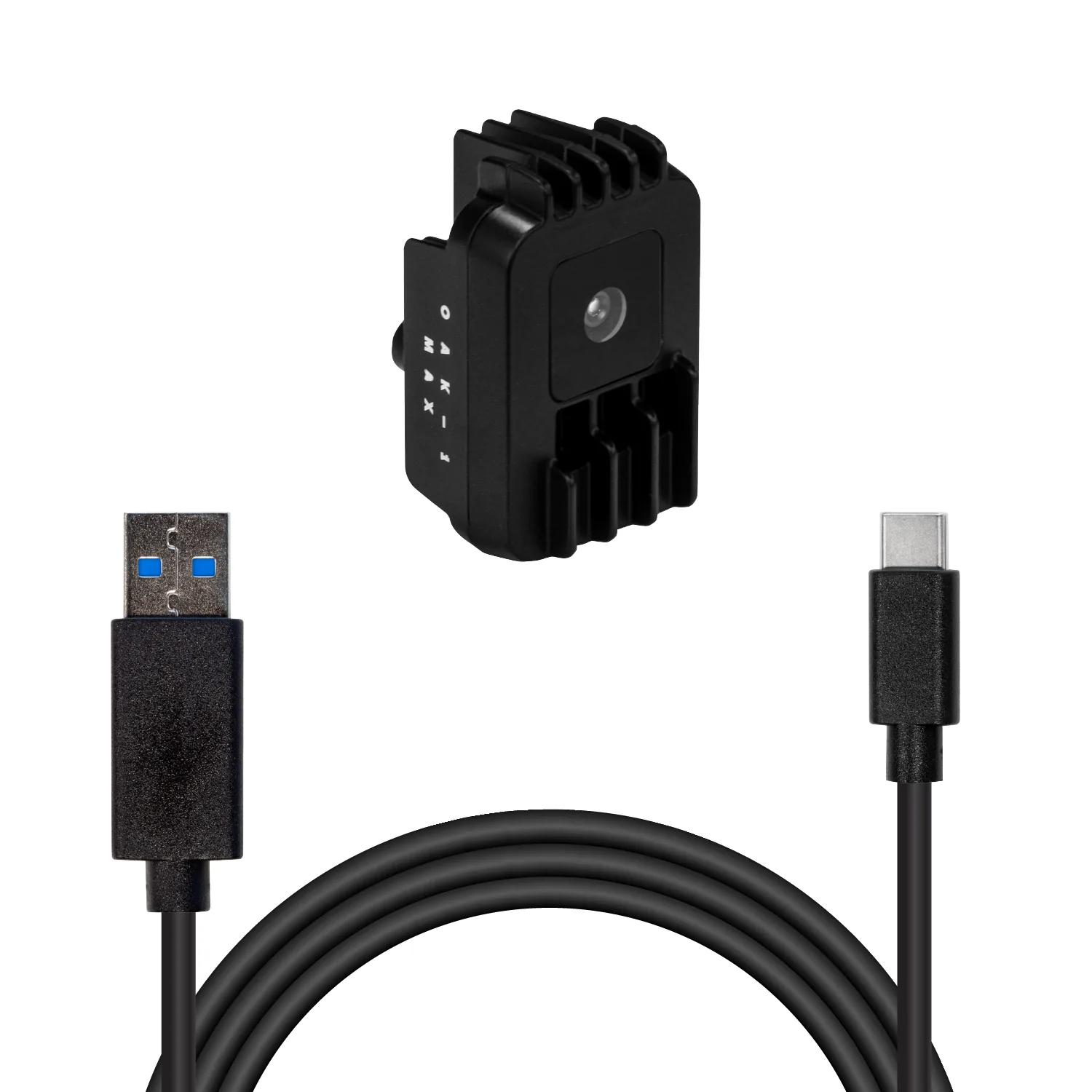

| Lieferumfang | Kamera OAK-1 MAX, Kabel USB-C / USB-A 1 m (USB-CA-1m), Reinigungstuch |
| Zertifizierung | CE (Richtlinien EMV 2014/30/EU und RoHS 2011/65/EU), FCC Part 15, Klasse A - Erklärung des Herstellers |
| US-Exportklassifizierung | EAR99 |
| RGB-Sensor | IMX582 (PY080) mit Autofokus: bis 32 MP (5312 × 6000) bei 10 fps, bis 42 fps in 4K, scharf ab 20 cm, Rolling Shutter, HDR auf dem Sensor, Sichtfeld 71° / 45° / 55°, 1/2", F1,79, f = 4,74 mm, Pixel 0,8 µm, IR-Sperrfilter 650 nm |
| Modellvarianten | SKU OAK-1-MAX (eine Variante) |
Downloads
- OAK-1 MAX - HerstellerdokumentationSeite des Herstellers
Varianten, Sensoren, Stromversorgung und Betriebstemperatur.
- IMX582 - SensordokumentationSeite des Herstellers
Auflösungsmodi, HDR, Speicher- und Belichtungsgrenzen.
- OAK-1 MAX - 3D-Modelle des Gehäuses (GitHub des Herstellers)Dateien des Herstellers
Dateien für Halterungen und Einbau. Der Hersteller verlinkt den Ordner der OAK-1 Lite (Gehäuse mit denselben Maßen).
- CE- und FCC-Konformitätserklärung (PDF)PDF des Herstellers
Dokument des Herstellers für OAK-1, OAK-1 Lite, OAK-1 W, OAK-1 Lite W und OAK-1 MAX.
- Inbetriebnahme der OAK-USB-Kameras - Leitfaden des HerstellersSeite des Herstellers
Installation, Stromversorgung, Kabel und Verbindungsdiagnose.
- DepthAI - SoftwaredokumentationSeite des Herstellers
Bibliothek des Herstellers für C++ und Python: neuronale Netze, Bildverarbeitung, Beispiele.
- depthai-ros - ROS-Code des Herstellers (GitHub)Quellcode des Herstellers
ROS-Pakete des Herstellers für OAK-Kameras.
