Inspire Robots LASF16

LASF16 ist ein Mikro-Linearaktuator von Inspire Robots der Serie LASF mit 16 mm Hub und 36 g Gewicht: Kraft bis 105 N, Geschwindigkeit bis 62 mm/s, Wiederholgenauigkeit ±0,03 mm, integrierter Kraftsensor von -100 bis +100 N. Verkauf auf Anfrage, individuelles Angebot.

Individuelles Angebot
Preis auf Anfrage
Produkt anfragen

Preis und Lieferzeit werden abhängig von Konfiguration und Lieferort individuell kalkuliert. Senden Sie uns Ihre Anforderungen. Wir erstellen ein passendes Angebot für Ihr Projekt.

16 mm
Hub
105 N
Max. Kraft
62 mm/s
Max. Geschwindigkeit

Produktbeschreibung

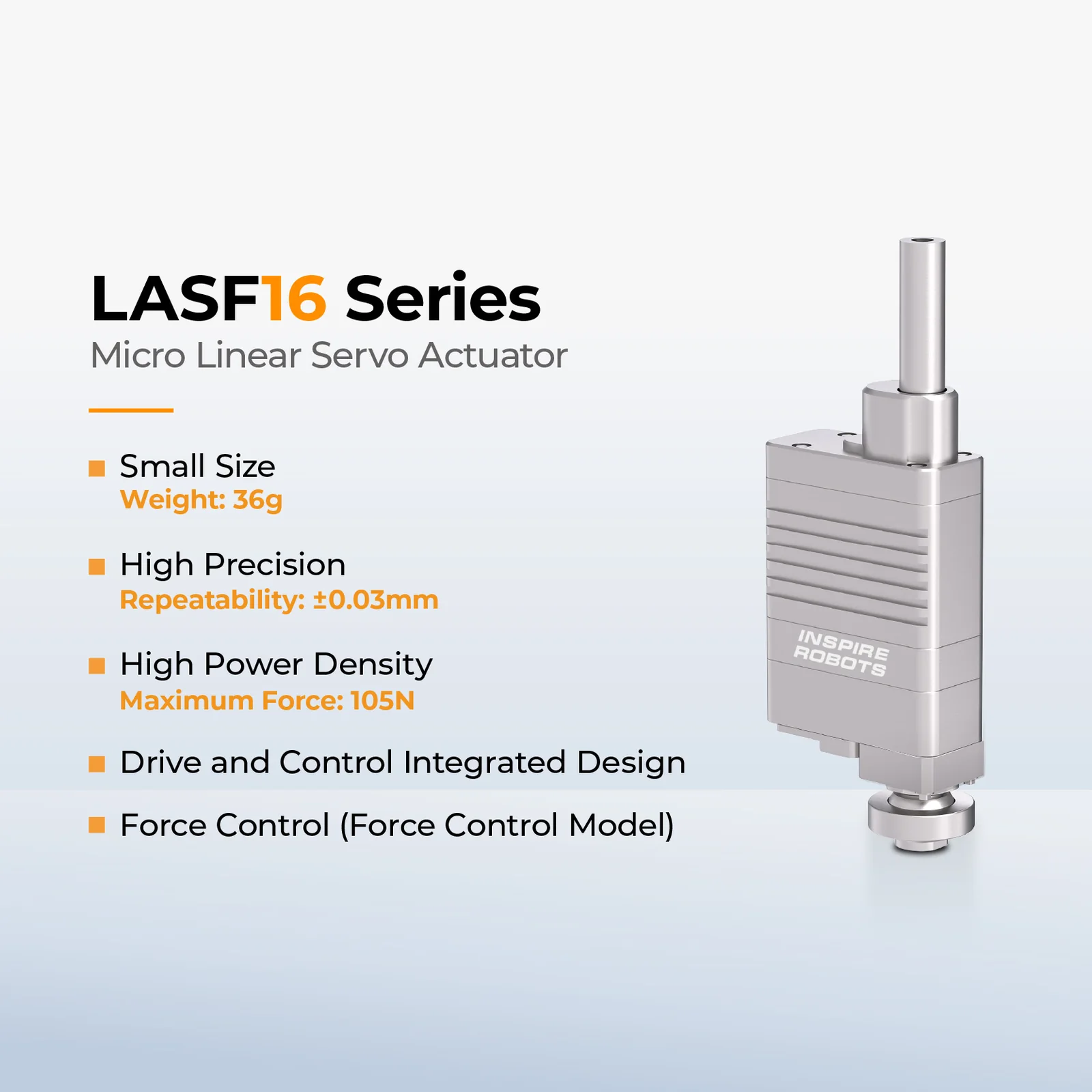

Die Serie LASF verbindet die flache, parallele Bauweise der Serie LAS mit dem integrierten Kraftsensor der Serie LAF: Der Aktuator misst die Kraft an der Schubstange von -100 bis +100 N mit 1 N Auflösung, arbeitet im Kraftmodus oder im Modus Geschwindigkeit + Kraft und stoppt beim Erreichen der Sollkraft; dabei ist er kurz (LASF10: 56 mm Länge) und hat die höchsten Kräfte der 8-Volt-Familie. Eine Serie für Mechanismen, in denen entlang der Bewegungsachse der Platz fehlt und eine Kraftrückführung gebraucht wird: vorsichtiges Greifen, Andrücken mit kontrollierter Kraft, Prüfungen im kleinen Maßstab.

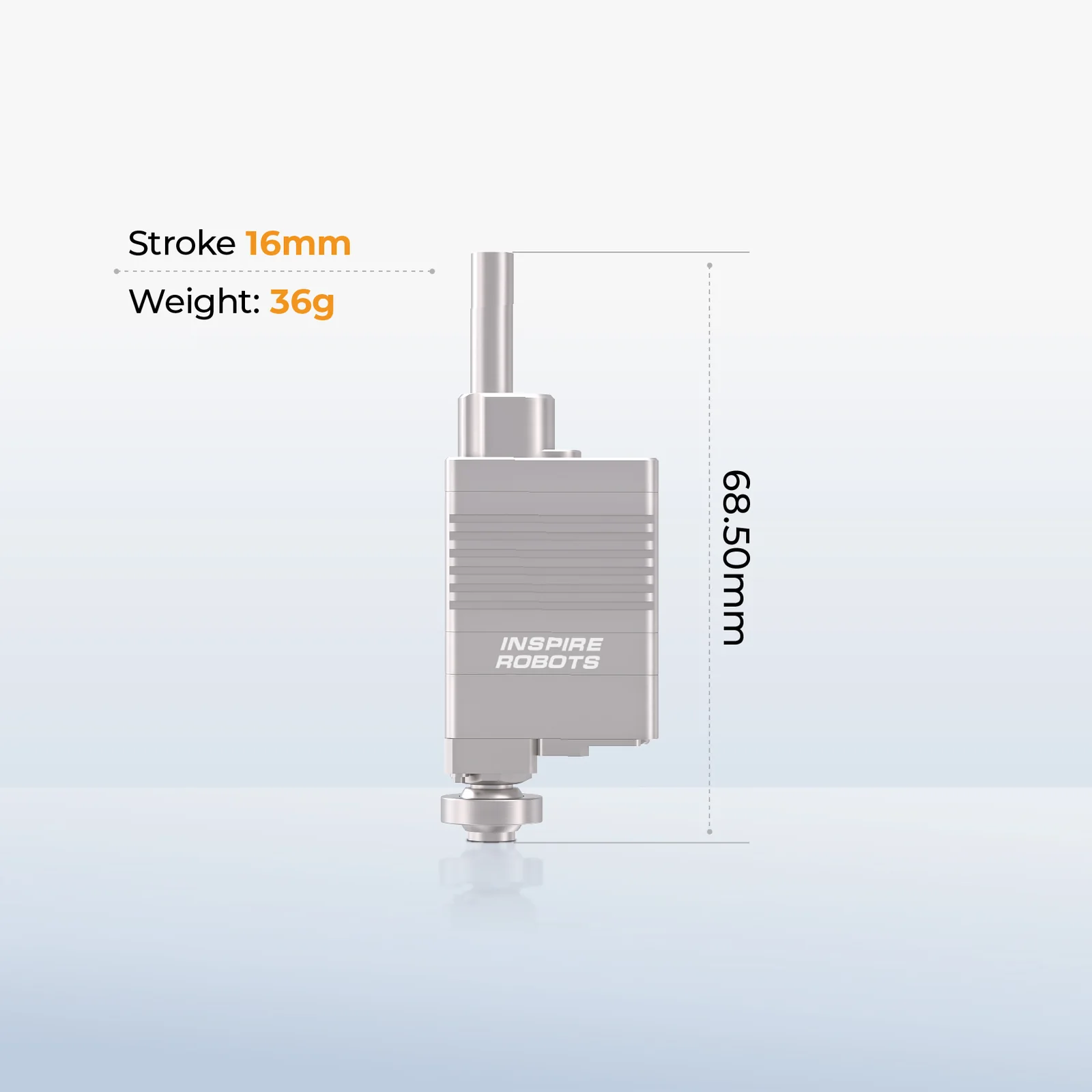

Das Modell LASF16 hat 16 mm Hub, eine Gesamtlänge von 68,5 mm bei ausgefahrener Schubstange (52,5 mm eingefahren) und wiegt 36 g. Der Hersteller bietet dieses Modell in 3 Geschwindigkeitsstufen an, also Übersetzungsvarianten, die Teil des Modellcodes sind (z. B. LASF16-02): Stufe 02: Maximalkraft 105 N, Blockierkraft 150 N, Selbsthemmung 150 N, 13 mm/s im Leerlauf und 4 mm/s unter Volllast; Stufe 06: Maximalkraft 49 N, Blockierkraft 70 N, Selbsthemmung 50 N, 38 mm/s im Leerlauf und 18 mm/s unter Volllast; Stufe 10: Maximalkraft 31 N, Blockierkraft 45 N, Selbsthemmung 30 N, 62 mm/s im Leerlauf und 39 mm/s unter Volllast. Eine höhere Stufe bedeutet schnellere Bewegung bei geringerer Kraft. Versorgung 8 V DC ±10 %, Ruhestrom 0,05 A, Spitzenstrom 2 A; Wiederholgenauigkeit ±0,03 mm, Betrieb bei von -10 bis +60 °C, Gehäuse in Schutzart IP40. Der integrierte Kraftsensor misst im Bereich von -100 bis +100 N mit einer Auflösung von 1 N.

Die Ansteuerung erfolgt über eine serielle LVTTL-Schnittstelle mit 3,3 V (921 600 Bit/s, Adressierung von bis zu 254 Aktuatoren an einem Bus), ein PWM-Signal mit 50 oder 333 Hz oder RS485, je nach Steckerausführung; die Position wird in 2000 Schritten pro Hub vorgegeben, und der Regler kennt die Betriebsarten: Positionierung, Folgebetrieb (Servo), Geschwindigkeitsmodus, Kraftmodus, Spannungsmodus, Modus Geschwindigkeit + Kraft (Stopp bei Überschreiten der Sollkraft). Laut FAQ des Herstellers sollte die LVTTL-Leitung 50 cm nicht überschreiten, längere Verbindungen laufen über RS485 (Modbus RTU über den Konverter AED-LA-92-12). Schutzfunktionen: Überstromschutz 300-1500 mA (einstellbar), Übertemperaturschutz 80 °C mit Rückkehr bei 60 °C, Fehlerquittierung per Befehl. Hinten am Aktuator sitzt ein Außengewinde mit sphärischem Gleitlager Ø12 mm, das den Sensor von Querkräften entlastet; der Hersteller empfiehlt eine Linearführung vor der Schubstange und 0,2-0,5 mm Spiel bei der Gehäusebefestigung. Die Stirn der Schubstange hat ein Innengewinde M3 für die Kupplungen AMI-LA-ACR1 und das Kugelgelenk AMI-LA-BR-P30. Die Klemmplatten im Herstellerschema (Schrauben M2x16) sind eine Konstruktionsreferenz und gehören nicht zum Lieferumfang.

Aufbau und Komponenten

Inspire Robots LASF16 - Aufbau und Hauptkomponenten

Funktionen

Selbsthemmung ohne Versorgung

Die mechanische Selbsthemmung hält die Position der Schubstange nach dem Abschalten mit bis zu 150 N, und der absolute Positionssensor merkt sich die Position: Nach dem Einschalten muss der Aktuator keinen Nullpunkt suchen.

Regler im Gehäuse

Motor, Getriebe, Spindel, Positionssensor und Steuerelektronik sitzen in einem Gehäuse mit 10,8 x 24,8 mm Querschnitt: geschlossener Regelkreis für Position, Geschwindigkeit und Druck-/Zugkraft. Betriebsarten: Positionierung, Folgebetrieb (Servo), Geschwindigkeitsmodus, Kraftmodus, Spannungsmodus, Modus Geschwindigkeit + Kraft (Stopp bei Überschreiten der Sollkraft).

Montageschnittstelle

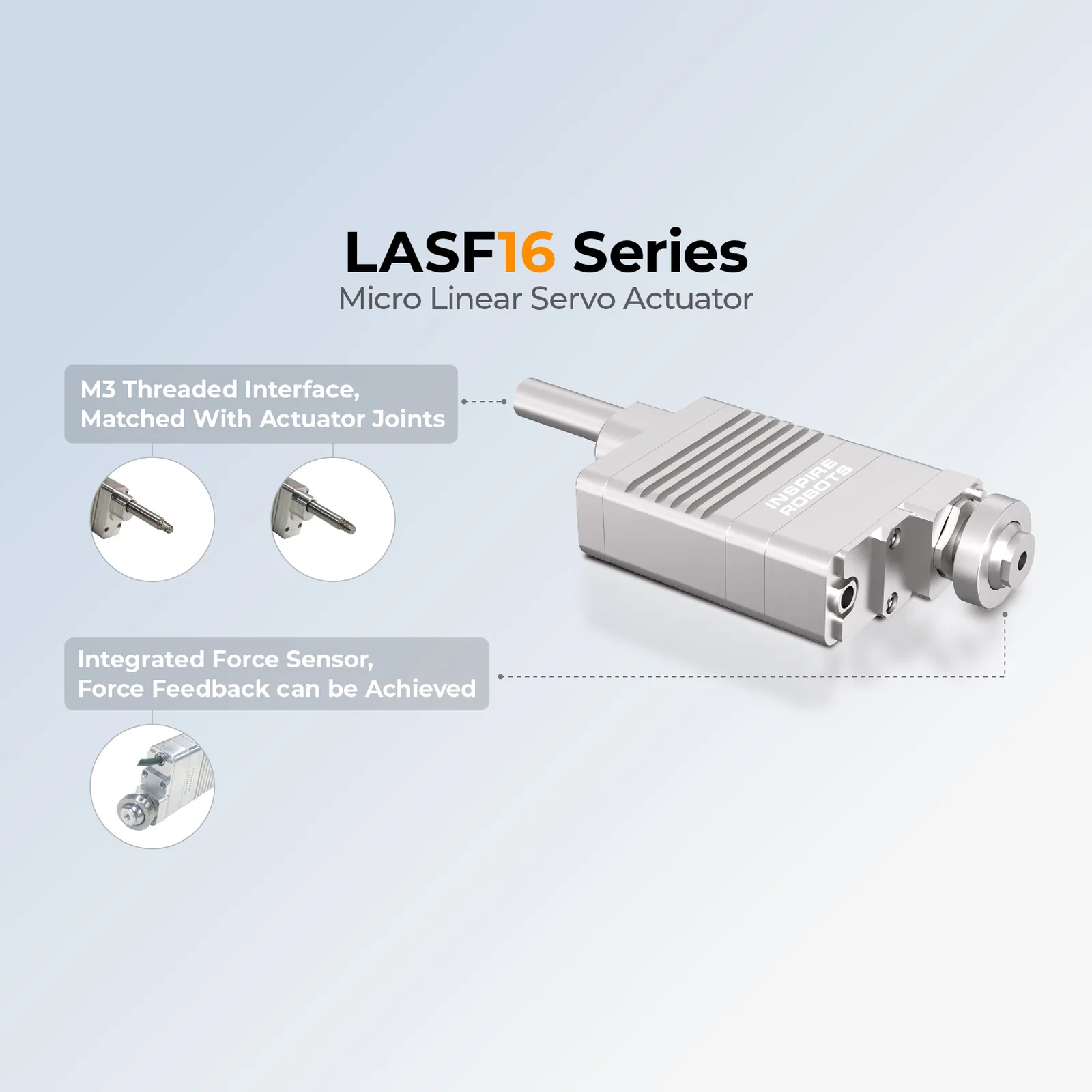

Außengewinde hinten mit sphärischem Gleitlager Ø12 mm (werkseitig montiert); Linearführung vor der Schubstange empfohlen. Die Stirn der Schubstange hat ein Innengewinde M3, 3 mm tief, für die Kupplungen des Herstellers; die Befestigungsteile im Schema sind eine Konstruktionsreferenz und gehören nicht zum Lieferumfang.

Kraftsensor im Regelkreis

Der Sensor misst die Kraft an der Schubstange im Bereich von -100 bis +100 N mit 1 N Auflösung; im Kraftmodus hält der Aktuator die Sollkraft, im Modus Geschwindigkeit + Kraft stoppt er beim Überschreiten. Der Referenzpunkt des Sensors wird per Befehl kalibriert.

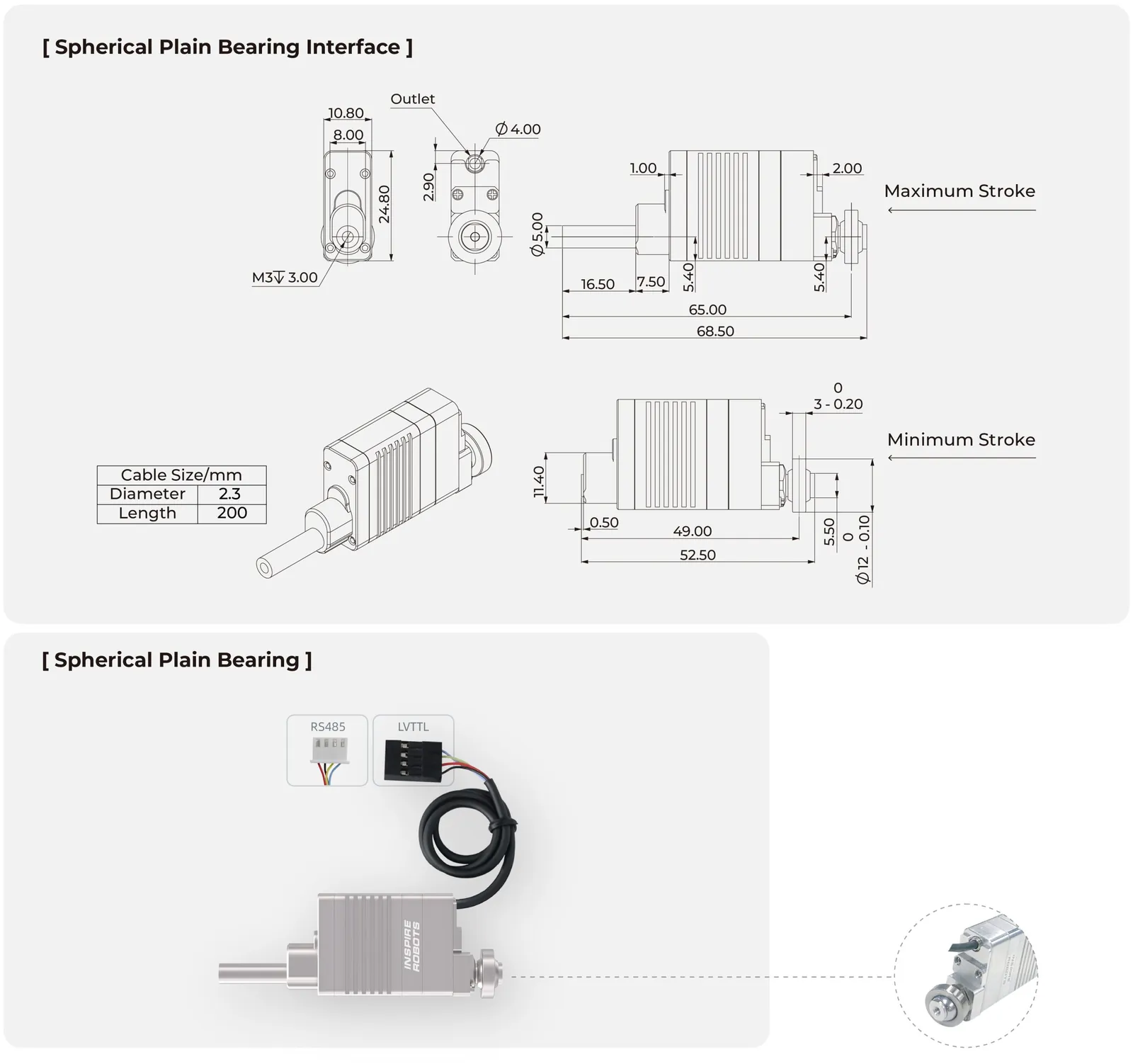

Montageschema der Serie LASF laut Hersteller: Befestigungsteile und ihre Maße (Referenzzeichnung, Teile nicht im Lieferumfang)

Anwendungen

Finger von Roboterhänden und Greifern

Der Hersteller baut seine eigenen Roboterhände RH56 auf Miniatur-Linearservoantrieben: kleiner Querschnitt, geschlossener Positionsregelkreis und Selbsthemmung bringen den Antrieb jedes Fingers in einer humanoiden Hand oder einem leichten Greifer unter. Ein solcher Aktuator ist ein fertiges Bauteil für eigene Greiferkonstruktionen.

Labor- und Medizingeräte

Der Hersteller nennt unter seinen Kunden Forschungseinrichtungen sowie Unternehmen aus Industrie und Medizin. Wiederholgenauigkeit im Hundertstelmillimeter, ein eigener Regler und der Betrieb mit Kleinspannung erleichtern den Einbau in Dosierer, Positionierer und Messgeräte.

Forschung und Prototypen

Für Hochschulen und F&E-Abteilungen bringt der Aktuator ein serielles Protokoll, die PC-Software des Herstellers und fertige Konverter mit: Von der Idee zum funktionierenden Mechanismus führt ein kurzer Weg über Versorgung, Konverter und wenige Register.

Greifen und Andrücken mit Kraftregelung

Der Kraftsensor in der Schubstange erlaubt es, die Bewegung bei einer Sollkraft anzuhalten und sie im Regelkreis zu halten: Greifen empfindlicher Objekte, Andrücken mit kontrollierter Kraft, Materialprüfungen und Rehabilitationsgeräte im kleinen Maßstab.

Spezifikation

Typ Mikro-Linearaktuator mit Kraftsensor, flache Bauform
Hub 16 mm
Maximalkraft Stufe 02: 105 N; Stufe 06: 49 N; Stufe 10: 31 N
Blockierkraft Stufe 02: 150 N; Stufe 06: 70 N; Stufe 10: 45 N
Maximale Selbsthemmkraft Stufe 02: 150 N; Stufe 06: 50 N; Stufe 10: 30 N
Leerlaufgeschwindigkeit Stufe 02: 13 mm/s; Stufe 06: 38 mm/s; Stufe 10: 62 mm/s
Geschwindigkeit unter Volllast Stufe 02: 4 mm/s; Stufe 06: 18 mm/s; Stufe 10: 39 mm/s
Geschwindigkeitsstufen (Variante im Modellcode) 02, 06, 10
Wiederholgenauigkeit ±0,03 mm
Messbereich Kraftsensor von -100 bis +100 N
Auflösung Kraftsensor 1 N
Regelkreise geschlossener Regelkreis für Position, Geschwindigkeit und Druck-/Zugkraft
Betriebsarten Positionierung, Folgebetrieb (Servo), Geschwindigkeitsmodus, Kraftmodus, Spannungsmodus, Modus Geschwindigkeit + Kraft (Stopp bei Überschreiten der Sollkraft)
Motor eisenloser Motor (core-less) mit Planetengetriebe und Spindel
Positionssensor absolut; Position bleibt nach Spannungsausfall erhalten, kein Referenzieren
Steuerschnittstellen LVTTL 3,3 V UART (Typ D, 921 600 Bit/s, 8N1, ID 1-254), PWM 50/333 Hz (Typ P) oder RS485 (Typ 2, 115 200 Bit/s) - je nach Ausführung
Protokolle Inspire-Registerprotokoll (Header 0x55 0xAA, Status- und Registerlesen, Registerschreiben); über den Konverter AED-LA-92-12 auch Modbus RTU
Stecker DuPont 2,54 mm: 4-polig (GND, VCC, RX, TX bzw. A+, B-), 3-polig bei PWM
Kabel Ø 2,3 mm, Länge 200 mm
Positionsauflösung 2000 Schritte pro Hub (1 Schritt = 1/2000 des Hubs)
Schutzfunktionen Überstromschutz 300-1500 mA (einstellbar), Übertemperaturschutz 80 °C mit Rückkehr bei 60 °C, Fehlerquittierung per Befehl
Geräte an einem Bus bis 254 Aktuatoren (ID 1-254, Broadcast 0xFF)
Max. Querlast der Schubstange 30 N
Max. Anzugsmoment bis 4 kgf·cm (Gewinde M3, niedrigfeste Schraubensicherung zulässig)
Software PC-Software des Herstellers (Debugging-Software) über USB-LVTTL-Konverter; keine Datei zum Download auf der Herstellerseite
Versorgungsspannung 8 V DC ±10 %
Ruhestrom 0,05 A
Spitzenstrom 2 A
Durchschnittsstrom ohne Last Stufe 02: 0,53 A; Stufe 06: 0,73 A; Stufe 10: 0,73 A
Schutzart IP40
Betriebstemperatur von -10 bis +60 °C
Gehäusequerschnitt 10,8 x 24,8 mm
Gesamtlänge 68,5 mm / 52,5 mm
Schubstange Ø 5 mm, Innengewinde M3, 3 mm tief
Montageschnittstelle Außengewinde hinten mit sphärischem Gleitlager Ø12 mm (werkseitig montiert); Linearführung vor der Schubstange empfohlen
Gewicht 36 g

Den Preis dieser Position kalkulieren wir individuell - er hängt von der Konfiguration ab. Senden Sie uns eine Anfrage, wir antworten in der Regel innerhalb eines Werktages.

Downloads

Versand

Versand in der Herstellerverpackung aus dem Lager in Bielany Wrocławskie. Der Aktuator wiegt 36 g; Gewicht und Maße der Sendung nennen wir im Angebot.
